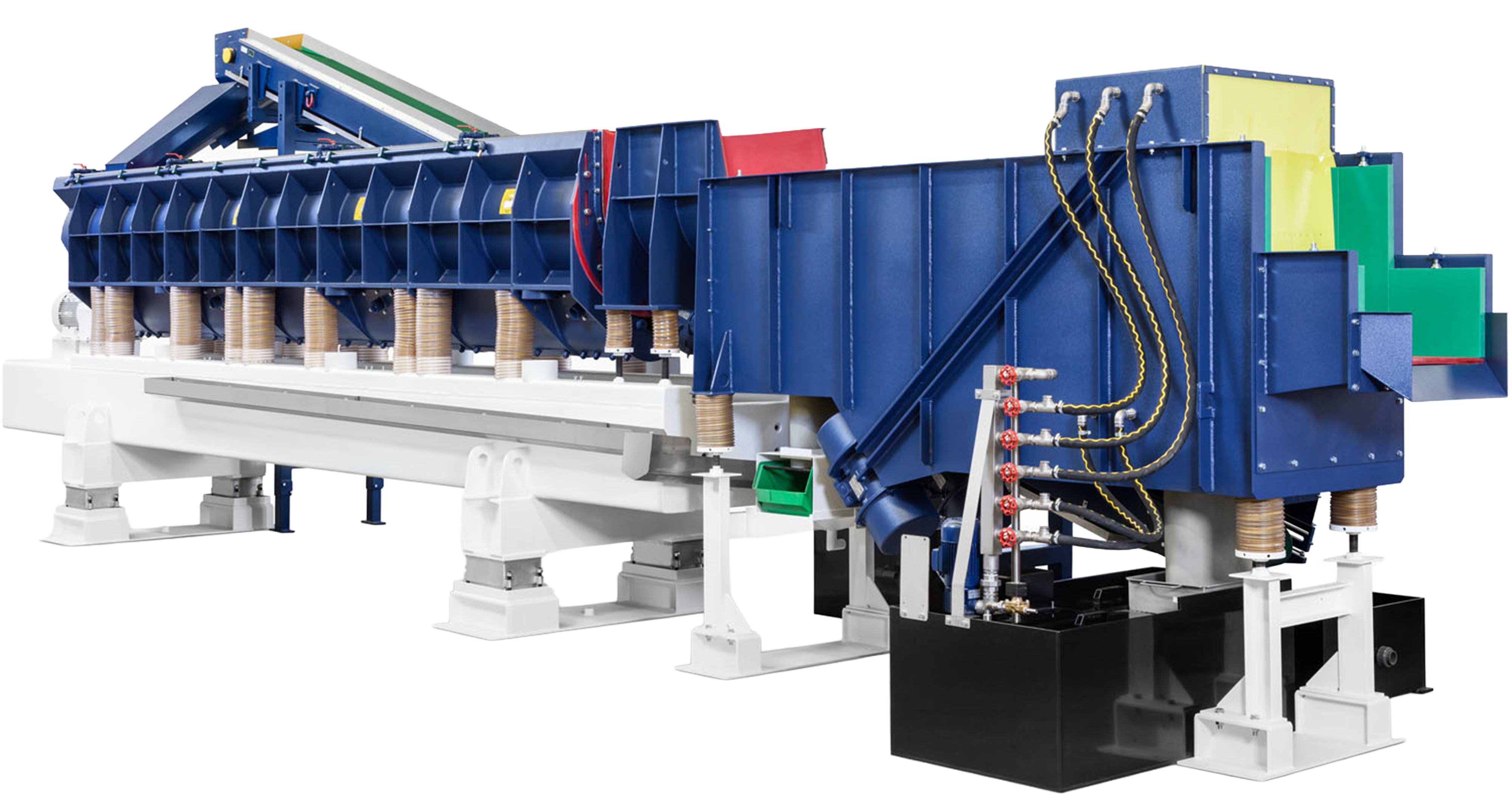

Durchlaufanlagen für die wirtschaftliche Serienbearbeitung

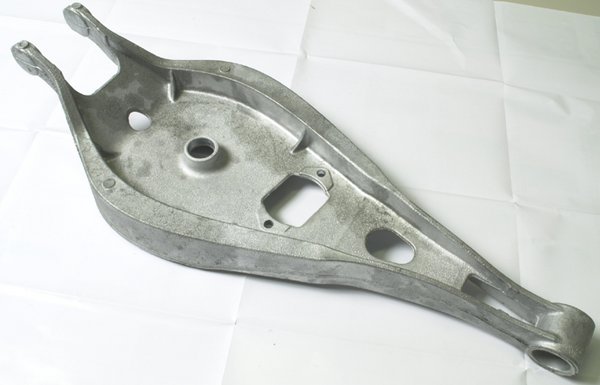

Mit den Durchlaufanlagen der AV-Serie bearbeiten Sie große Stückzahlen kontinuierlich, ohne den Gleitschleifprozess zur Beschickung neuer Werkstücke unterbrechen zu müssen. Der trogförmige Arbeitsbehälter ermöglicht die effiziente Bearbeitung besonders unempfindlicher Massenteile kleiner und mittlerer Größe, etwa Stanz- oder Druckgussteile, sowie großvolumiger Bauteile wie Ölwannen oder Zylinderkopfdeckel.
Durch die kontinuierliche Arbeitsweise lassen sich AV-Anlagen einfach in vollautomatische Gleitschleifprozesse integrieren und ermöglichen ein unkompliziertes Material-Handling ohne Werkstückchargierung.
- Kontinuierliche Bearbeitung Ihrer Werkstücke
- Unterbrechungsfreie Werkstückbeschickung

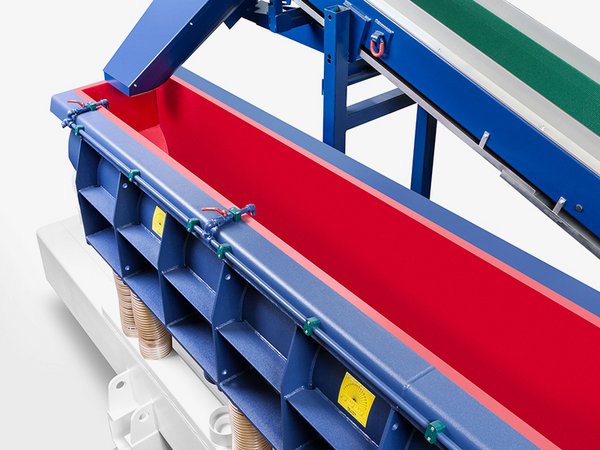

- Trogförmiger Arbeitsbehälter
- Einfache Einbindung in vollautomatische Gleitschleifprozesse
- Einfaches Material-Handling ohne Werkstückchargierung
Technische Daten
| Modell | 345x41 | 515x41 | 685x41 | 515x55 | 685x55 | 515x65 | 685x65 |
|---|---|---|---|---|---|---|---|
| Füllvolumen (l) | 420 | 612 | 814 | 1.100 | 1.465 | 1.565 | 2.080 |
| Durchlaufzeit * (min.) | 6 - 15 | 10 - 20 | 5 - 25 | 10 - 20 | 15 - 25 | 10 - 20 | 15 - 25 |
| Auskleidung | Polyurethan | Polyurethan | Polyurethan | Polyurethan | Polyurethan | Polyurethan | Polyurethan |
| Siebfläche (m²) | 1,30 | 1,30 | 1,30 | 1,66 | 1,66 | 1,90 | 1,90 |
| Antriebsleistung (kW) | 7,5 | 11 | 15 | 15 | 15 | 15 | 18,5 |
| Max. Fliehkraft [N] | 84.210 | 126.312 | 168.416 | 126.312 | 168.416 | 126.312 | 168.416 |
| Drehzahl max** (U/min.) | 1.460 | 1.460 | 1.460 | 1.460 | 1.460 | 1.460 | 1.460 |

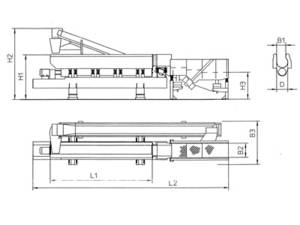

| Modell | AV 345x41 | AV 515x41 | AV 685x41 | AV 515x55 | AV 685x55 | AV 515x65 | AV 685x65 |
|---|---|---|---|---|---|---|---|
| H1 | 1.700 | 1.700 | 1.700 | 1.955 | 1.955 | 2.100 | 2.100 |
| H2 | 2.700 | 2.700 | 2.700 | 3.000 | 2.950 | 3.150 | 3.150 |
| H3 | 990 | 990 | 990 | 1.115 | 1.115 | 1.035 | 1.035 |
| B1 | 340 | 340 | 340 | 450 | 450 | 520 | 520 |
| B2 | 540 | 540 | 540 | 640 | 640 | 740 | 740 |
| B3 | 1.700 | 1.700 | 1.700 | 1.850 | 1.850 | 2.100 | 2.100 |
| L1 | 3.450 | 5.150 | 6.850 | 5.150 | 6.850 | 5.150 | 6.850 |
| L2 | 7.400 | 9.100 | 10.800 | 9.575 | 11.275 | 9.700 | 11.400 |
| D | 410 | 410 | 410 | 550 | 550 | 650 | 650 |
| Maße (in mm) |
* Abhängigkeit von Verfahrensparametern
** Durch Frequenzumformer variabel einstellbare Drehzahl
Einsatzbereiche
Die AV-Durchlaufanlagen sind vorwiegend ideal zur kontinuierlichen Bearbeitung großer Stückzahlen unempfindlicher Werkstücke und ermöglichen einen effizienten Gleitschleifprozess ohne Unterbrechungen.
