Modulare Fliehkraftanlage für individuelle Gleitschleiflösungen
Wenn Sie eine individuell konfigurierte Lösung für Ihre Gleitschleifprozesse suchen, ist die Baureihe TT...B die passende Wahl. Nach dem Baukastenprinzip lassen sich die Anlagen je nach Bedarf mit Beschicker, Siebmaschine und Schleifkörper-Rückförderung kombinieren und optimal auf Ihre Anforderungen abstimmen.

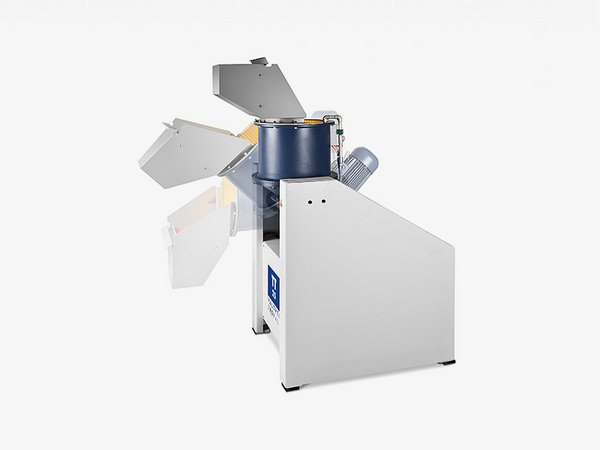

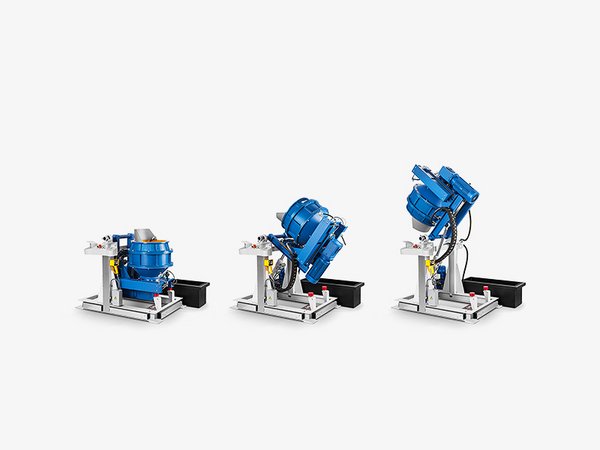

Der Arbeitsbehälter kann je nach Baugröße elektromechanisch (TT 25, TT 45) oder hydraulisch geschwenkt werden. Zusätzlich ermöglichen Peripheriegeräte wie Beschickungs- und Separiereinrichtungen eine Teilautomatisierung Ihres Prozesses und sorgen für mehr Effizienz in der Bearbeitung.
- Individuelle Lösung zum Gleitschleifen
- Baukastensystem
- Elektromechanisches oder hydraulisches System wählbar
- Teilautomatisierung möglich
Technische Daten
| Modell | TT 25 | TT 45 | TT 60-B | TT 90-B | TT 140-B |
|---|---|---|---|---|---|
| Bruttovolumen (l)* | 25 | 45 | 60 | 90 | 140 |
| Nutzvolumen* (l) | 3 - 18 | 5 - 28 | 6 - 40 | 8 - 60 | 14 - 100 |
| Material Arbeitsbehälter | Polyurethan | Stahl / Polyurethan | |||
| Antriebsart | elektrisch | ||||
| Leistung (kW) | 1,5 | 2,2 | 4 | 4 | 11 |
| Drehzahl bei 50 Hz (U/min.) | 235 | 235 | 213 | 213 | 178 |
| *Abhängig von Werkstückgeometrie, -material, -empfindlichkeit. Diese 3 Faktoren bestimmen das Verhältnis Menge Schleifkörper / Menge Werkstücke. |
| Modell | TT 25 | TT 45 |
|---|---|---|
| A | 1.050 | 1.025 |
| B | 630 | 770 |
| C | 1.400 | 1.525 |
| D | 430 | 470 |
| E | 480 | 500 |
| W max. | 135° | 120° |
| Maße in mm |
| Modell | TT 60-B | TT 90-B | TT 140-B |
| A | 2.000 | 2.000 | 2.250 |
| B | 1.370 | 1.370 | 1.700 |
| C | 2.100 | 2.100 | 2.450 |
| D | 1.070 | 1.120 | 1.260 |
| E | 1.180 | 1.110 | 1.270 |
| F | 2.180 | 2.180 | 2.500 |
| Maße in mm |
Einsatzbereiche
Die Fliehkraftanlage TT...B ist vorwiegend ideal für individuell konfigurierte Gleitschleifprozesse und ermöglicht eine effiziente Bearbeitung unterschiedlichster Werkstücke bei hohen Anforderungen an Qualität und Flexibilität.
