Schwenkbare Fliehkraftanlage für präzise Werkstückbearbeitung

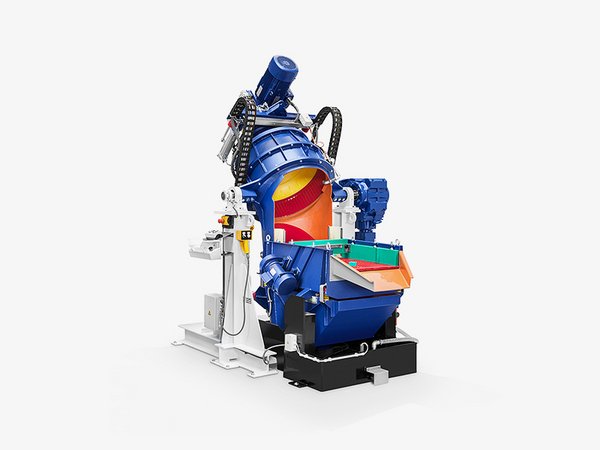

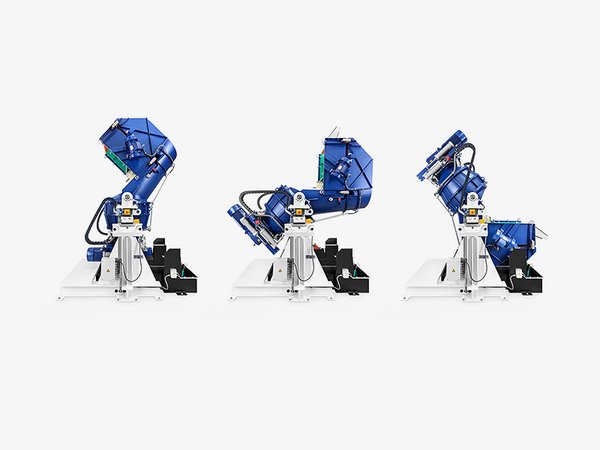

Fliehkraftanlagen der Baureihe TT...SM sind kompakte Gleitschleifmaschinen mit angeflanschter Siebmaschine und integriertem Schleifkörperbunker. Nach der Bearbeitung schwenkt die gesamte Anlage um 135°, sodass Schleifkörper und Werkstücke direkt auf der Siebmaschine separiert werden können.

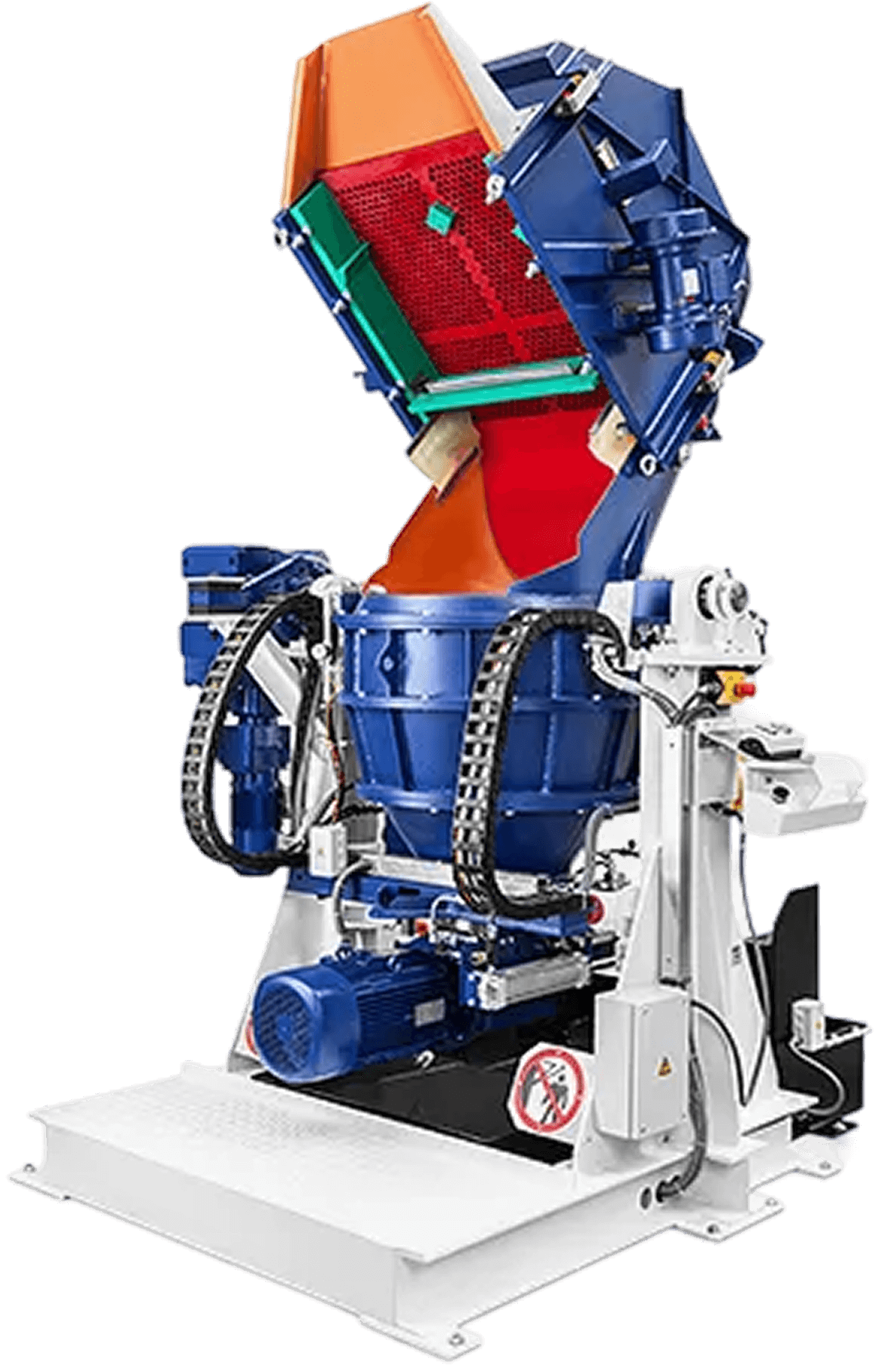

Während das System wieder in die Arbeitsposition zurückschwenkt, gelangen die Schleifkörper automatisch zurück in den Arbeitsbehälter. Durch diese kompakte und effiziente Bauweise eignet sich die Anlage besonders für die Bearbeitung hochwertiger Werkstücke und wird unter anderem in der Luftfahrtindustrie eingesetzt.
- Kompakt und platzsparend
- Kostengünstig
- Geeignet für die Bearbeitung begrenzter Stückzahlen
Technische Daten
| Modell | TT 90-SM | TT 140-SM |
|---|---|---|
| Bruttovolumen (l)* | 90 | 140 |
| Nutzvolumen* (l) | 8 - 60 | 14 - 100 |
| Material Arbeitsbehälter | Stahl / Polyurethan | |
| Antriebsart | elektrisch | |
| Leistung (kW) | 4 | 11 |
| Drehzahl bei 50 Hz (U/min.) | 213 | 178 |
| *Abhängig von Werkstückgeometrie, -material und -empfindlichkeit. Diese 3 Faktoren bestimmen das Verhältnis Menge Schleifkörper / Menge Werkstücke. |
| Modell | TT 90-SM | TT 140-SM |
|---|---|---|
| A | 2.350 | 2.350 |
| B | 1.580 | 1.860 |
| C | 2.630 | 2.800 |
| D | 1.350 | 1.480 |
| E | 650 | 770 |
| F | 2.350 | 2.710 |
| G | 2.780 | 3.000 |
| Maße in mm |
Einsatzbereiche

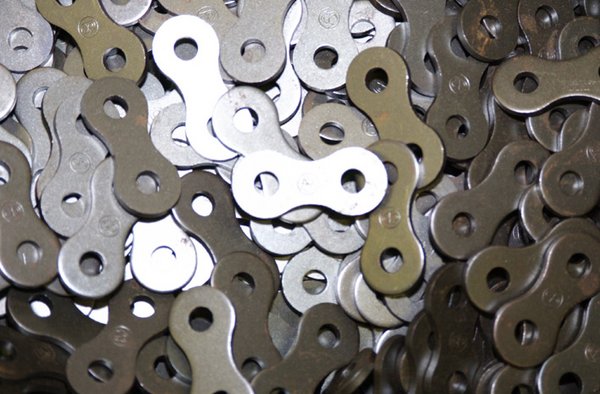

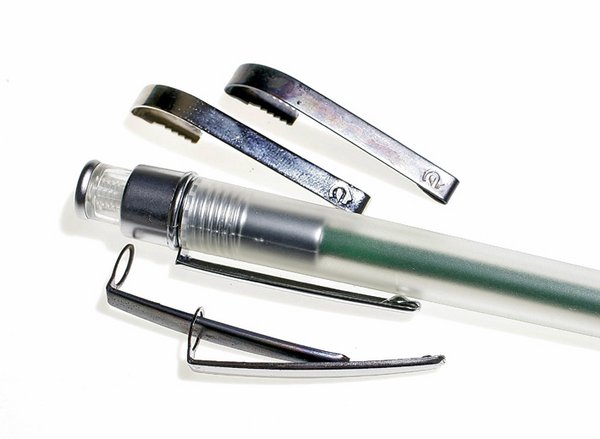

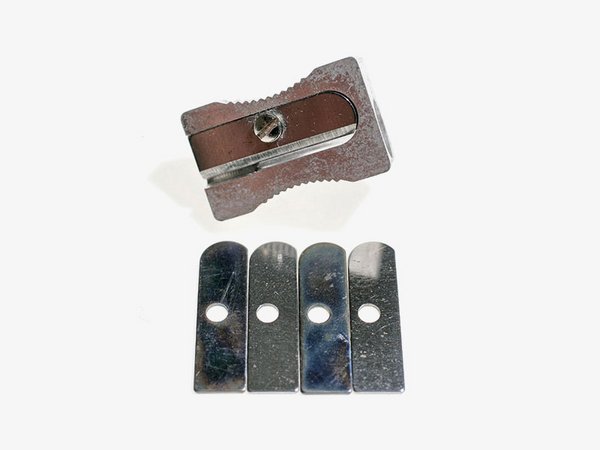

Die Fliehkraftanlage TT...SM ist vorwiegend ideal zur Bearbeitung hochwertiger Werkstücke mit hohen Anforderungen an Präzision und Oberflächenqualität.
