Effizientes Gleitschleifen für höchste Anforderungen

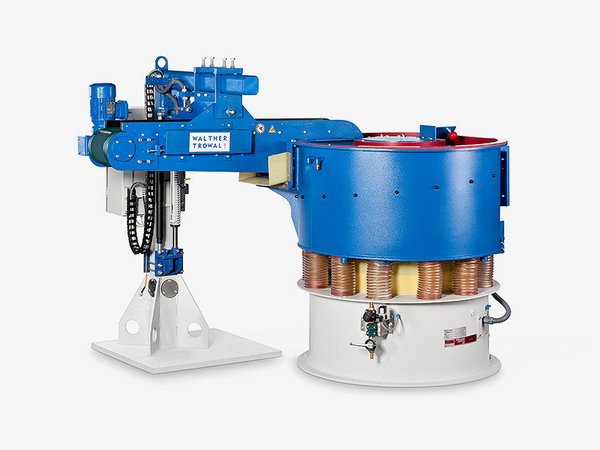

Mit einem Rundvibrator der CB-Serie erhalten Sie eine Gleitschleifmaschine, die effizient arbeitet und dabei ein optimales Bearbeitungsergebnis erzielt. Der Arbeitskanal ist schraubgangförmig angeordnet und ermöglicht Ihnen eine schonende Bearbeitung Ihres Werkstücks bei hohem Materialabtrag. Über einen Taster am Gerät können Sie die Drehrichtung des Motors kurzzeitig umkehren, bevor Sie Ihre Werkstücke von den Schleifkörpern separieren. So wird sichergestellt, dass sich keine Werkstücke oder Schleifkörper auf der Rampe befinden, die zwischen Separierklappe und Arbeitskanal eingeklemmt werden können.
- Schraubgangförmiger Arbeitskanal
- Integrierte Siebeinrichtung
- Rampenfreilegung über einen Taster am Gerät
- Verstärkter Vibrationsantrieb bei der Kugelpolierausführung
Technische Daten
| Modell | CB 100 | CB 200 | CB 300 | CB 400 | CB 600 | CB 800 | CB 1200 | CB 1800 |
|---|---|---|---|---|---|---|---|---|
| Arbeitsbehälter/ Bruttovolumen (l) | 100 | 200 | 300 | 400 | 600 | 800 | 1.200 | 1.800 |
| Nutzvolumen* (l) | 83 | 125 | 190 | 260 | 350 | 470 | 700 | 1.050 |
| Größtmögliche Werkstückabmessung (mm) | 160 | 170 | 220 | 260 | 270 | 315 | 335 | 380 |
| Siebfläche (cm²) | 1.960 | 2.190 | 2.710 | 3.270 | 4.000 | 4.900 | 6.300 | 7.500 |
| Gesamtgewicht leer (kg) | 510 | 740 | 935 | 1.150 | 1.435 | 2.110 | 2.650 | 4.180 |
| Modell | CB 100 | CB 200 | CB 300 | CB 400 | CB 600 | CB 800 | CB 1200 | CB 1800 |
|---|---|---|---|---|---|---|---|---|
| Max. Antriebsleistung bei 1500 U/min. | 2,2 kW | 4,0 kW | 4,0 kW | 4,0 kW | 7,0 kW | 8,0 kW | 11,0 kW | 11,0 kW |
| Max. Fliehkraft (N) | 21.500 | 49.000 | 49.000 | 49.000 | 82.000 | 100.000 | 142.000 | 250.000 |
| Drehzahl (U/min.) | Stufenlos regelbar mittels Frequenzumformer bis 1.800 U/Min |
| Modell | CB 100 | CB 200 | CB 300 | CB 400 | CB 600 | CB 800 | CB 1200 | CB 1800 |
|---|---|---|---|---|---|---|---|---|
| Magnetseparator | MS 101x14 | MS 134x14 | MS 134x24 | MS 168x24 | MS 168x31 | MS 168x31 | MS 168x36 | MS 168x36 |
| Vibrationstrockner | G 100 | G 200 | G 200 | G 200 | G 500 | G 500 | G 1000 | G 1000 |
| *Abhängig von Werkstückgeometrie, -material und -empfindlichkeit. Diese 3 Faktoren bestimmen das Verhältnis Menge Schleifkörper / Menge Werkstücke. |
| Modell | CB 100 | CB 200 | CB 300 | CB 400 | CB 600 | CB 800 | CB 1200 | CB 1800 |
|---|---|---|---|---|---|---|---|---|
| A | 1.225 | 1.290 | 1.332 | 1.434 | 1.548 | 1.737 | 1.960 | |
| B | 1.010 | 1.090 | 1.120 | 1.080 | 1.255 | 1.410 | 1.535 | |
| C | 238 | 285 | 326 | 363 | 396 | 445 | 550 | |
| D | 1.274 | 1.430 | 1.586 | 1.727 | 1.915 | 2.124 | 2.422 | |
| E | 1.795 | 2.060 | 2.235 | 2.384 | 2.665 | 2.787 | 3.275 | |
| F | 1.350 | 1.460 | 1.580 | 1.700 | 1.910 | 2.120 | 2.510 | |
| G | 2.670 | 2.960 | 3.190 | 3.420 | 3.780 | 4.110 | 4.630 | |
| Maße in mm |
Einsatzbereiche
Die Rundvibratoren der CD-Serie sind ideal für Einsatzmöglichkeiten wie das Polieren, Glätten oder Entgraten.
