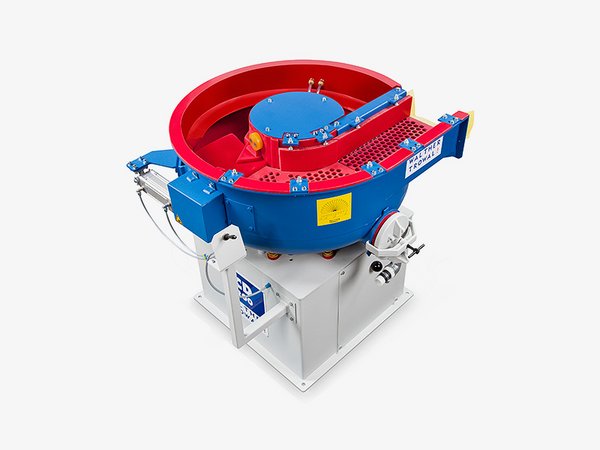

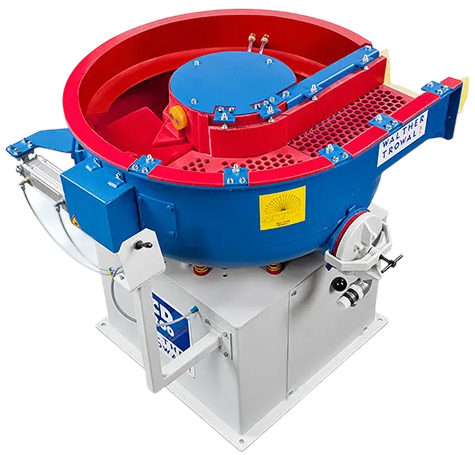

Robuste Gleitschleifmaschinen mit Siebzone
Die Rundvibratoren der CD-Serie sind robuste Maschinen für vielseitige Anwendungen wie Polieren, Glätten und Entgraten. Sie verfügen über eine integrierte Siebeinrichtung mit manuell oder pneumatisch betätigter Separierklappe zur schnellen Trennung von Werkstücken und Schleifmitteln. Erhältlich sind sie in Größen von 110 bis 1.200 Litern. Durch den flachen Behälterboden, die große Öffnung zur Separierklappe und die großzügige Siebzone eignen sie sich besonders gut für die Bearbeitung großer, empfindlicher und flacher Werkstücke.
- Integrierte Siebeinrichtung

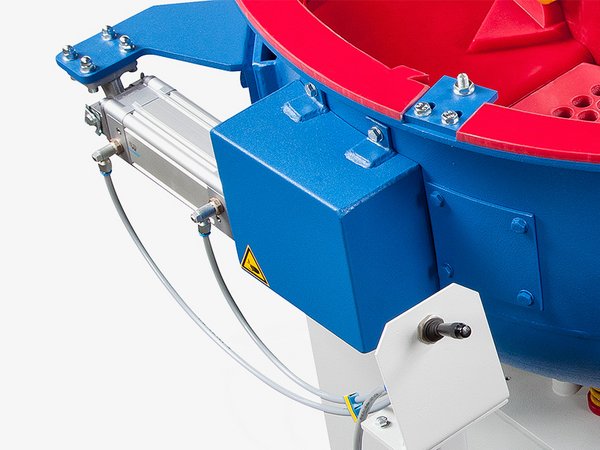

- Manuell oder pneumatisch betätigte Separierklappe
- 110 bis 1.200 Liter Bruttovolumen
- Flacher Behälterboden

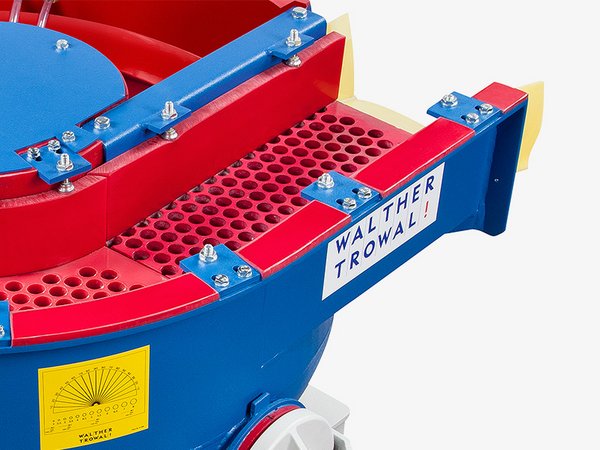

- Extra lange Siebzone
Technische Daten
| Modell | CD 110 | CD 200 | CD 300 | CD 400 | CD 600 | CD 800 | CD 1200 |
|---|---|---|---|---|---|---|---|
| Arbeitsbehälter / Bruttovolumen [l] | 110 | 200 | 350 | 420 | 600 | 800 | 1.200 |
| Nutzvolumen [l]* | 73 | 92 | 170 | 251 | 364 | 528 | 748 |
| Größtmögliche Werkstückabmessung [mm] | 160 | 180 | 220 | 250 | 280 | 300 | 360 |
| Max. Antriebsleistung bei 1.500 U/min [kW] | 1,0 | 1,0 | 2,6 | 2,6 | 4,0 | 6,0 | 8,0 |
| Drehzahl [U/min] | 1.000/1.500 | 1.000/1.500 | 1.000/1.500 | 1.000/1.500 | 1.000/1.500 | 1.000/1.500 | 1.000/1.500 |
| Max. Fliehkraft [N] | 17.540 | 18.710 | 20.360 | 33.680 | 72.980 | 99.877 | 138.470 |
| Gesamtgewicht leer [kg] | 427 | 516 | 731 | 923 | 1.400 | 1.950 | 2.484 |
| Modell | CD 110 | CD 200 | CD 300 | CD 400 | CD 600 | CD 800 | CD 1200 |
|---|---|---|---|---|---|---|---|
| A | 1.029 | 1.087 | 1.153 | 1.193 | 1.382 | 1.383 | 1.460 |
| B | 897 | 942 | 981 | 1.005 | 1.182 | 1.103 | 1.169 |
| C | 190 | 220 | 302 | 326 | 370 | 410 | 457 |
| D | 1.009 | 1.085 | 1.305 | 1.485 | 1.665 | 1.800 | 2.108 |
| E | 1.540 | 1.690 | 1.870 | 2.235 | 2.375 | 2.603 | 2.840 |
| F | 1.101 | 1.192 | 1.415 | 1.563 | 1.790 | 1.855 | 2.050 |
| Maße in mm |
* Abhängig von Werkstückgeometrie, -material und -empfindlichkeit. Diese 3 Faktoren bestimmen das Volumenverhältnis „Schleifkörper/Werkstücke“
Einsatzbereiche
Die Rundvibratoren der CD-Serie sind ideal für Einsatzmöglichkeiten wie das Polieren, Glätten oder Entgraten.
