Bearbeitung und Separierung – Ihr reibungsloser Gleitschleifprozess

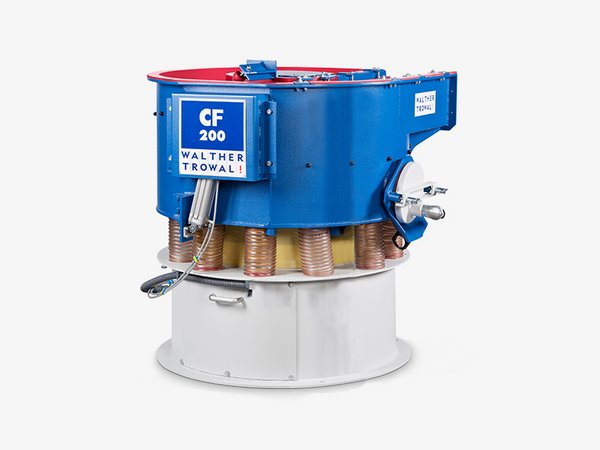

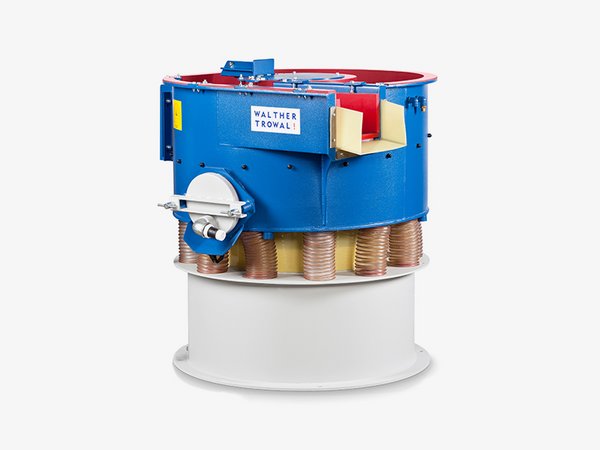

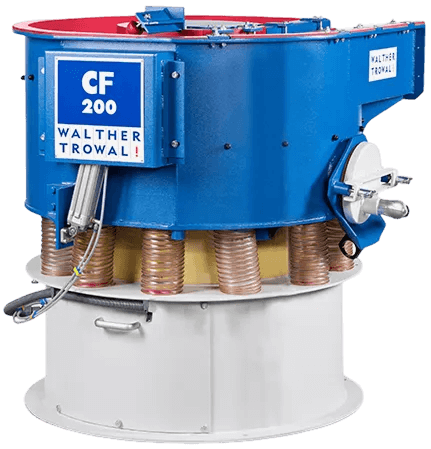

Die Rundvibratoren der CF-Serie sind genau richtig für Sie, wenn Sie einen unkomplizierten Einstieg in das Gleitschleifen wünschen: Die sieben Ausführungen mit verschiedenen Behältergrößen bieten Ihnen hohe Effizienz bei maximaler Wirtschaftlichkeit. Die CF-Rundvibratoren sind leicht zu bedienen und können durch Zubehör, z. B. zur Schalldämmung oder Dosierung, erweitert werden.
Ihre Werkstücke werden in dem Arbeitsbehälter mit gleichmäßig ansteigendem Boden optimal bearbeitet; denn der wartungsfreie Vibrationsflanschmotor arbeitet mit zwei unterschiedlichen Drehzahlen. Durch die pneumatisch betätigte Separierklappe und die lange Separierzone trennen Sie Ihre Werkstücke anschließend schonend vom Schleifmittel – so entsteht ein reibungsloser Gleitschleifprozess mit besten Ergebnissen.
- Integrierte Siebeinrichtung
- Pneumatisch betätigte Separierklappe
- Wartungsfreier Vibrationsflanschmotor
- Antrieb mit zwei Drehzahlen
- Behältergrößen von 100 bis 1.200 Liter
- Erhältliches Zubehör: Schalldämmdeckel, Dosieranlagen, Magnetseparator, Vibrationstrockner
Technische Daten
| Modell | CF 100 | CF 200 | CF 300 | CF 400 | CF 600 | CF 800 | CF 1200 |
|---|---|---|---|---|---|---|---|
| Arbeitsbehälter / Bruttovolumen [l] | 100 | 200 | 300 | 400 | 600 | 800 | 1.200 |
| Nutzvolumen [l]** | 66 | 125 | 190 | 260 | 345 | 470 | 700 |
| Größtmögliche Werkstückabmessung (diagonal gemessen) (mm) | 160 | 170 | 220 | 260 | 270 | 315 | 335 |
| Gesamtgewicht leer [kg] | 510 | 740 | 1.020 | 1.190 | 1.435 | 2.110 | 2.650 |
| Max. Antriebsleistung bei 1.500 U/min [kW] | 1,2 | 2,6 | 2,6 | 2,6 | 4,0 | 6,0 | 11,0 |
| Drehzahl [U/min]*** | 1.000 / 1.500 | 1.000 / 1.500 | 1.000 / 1.500 | 1.000 / 1.500 | 1.000 / 1.500 | 1.000 / 1.500 | 1.000 / 1.500 |
| Magnetseparator | MS 101x14 | MS 134x19 | MS 134x24 | MS 134x24 | MS 168x31 | MS 168x31 | MS 168x36 |
| Vibrationstrockner | G 100 | G 200 | G 200 | G 200 | G 500 | G 500 | G 1000 |
| Modell | CF 100 | CF 200 | CF 300 | CF 400 | CF 600 | CF 800 | CF 1200 |
|---|---|---|---|---|---|---|---|
| A | 1.195 | 1.219 | 1.290 | 1.328 | 1.451 | 1.536 | 2.077 |
| B | 972 | 1.038 | 1.090 | 1.126 | 1.203 | 1.269 | 1.715 |
| C | 247 | 238 | 285 | 326 | 363 | 396 | 468 |
| D | 1.100 | 1.274 | 1.430 | 1.586 | 1.727 | 1.915 | 2.145 |
| E | 1.505 | 1.795 | 2.060 | 2.235 | 2.384 | 2.665 | 2.838 |
| F | 1.195 | 1.350 | 1.423 | 1.558 | 1.686 | 1.899 | 2.104 |
| G | 2.358 | 2.600 | 2.840 | 3.180 | 3.405 | 3.760 | 4.362 |
| Maße (in mm) |
* Mit Vorgelege; ** Abhängig von Werkstückgeometrie, -material und -empfindlichkeit. Diese 3 Faktoren bestimmen das Verhältnis „Menge Schleifkörper/Menge Werkstücke“.
*** 2 tourige Ausführung
Einsatzbereiche
Die Rundvibratoren der CF-Serie eignen sich besonders für einen unkomplizierten Einstieg in das Gleitschleifen.
