Bearbeitung empfindlicher Werkstücke

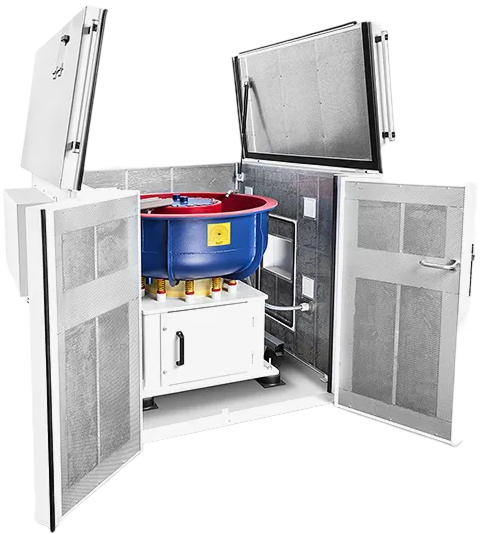

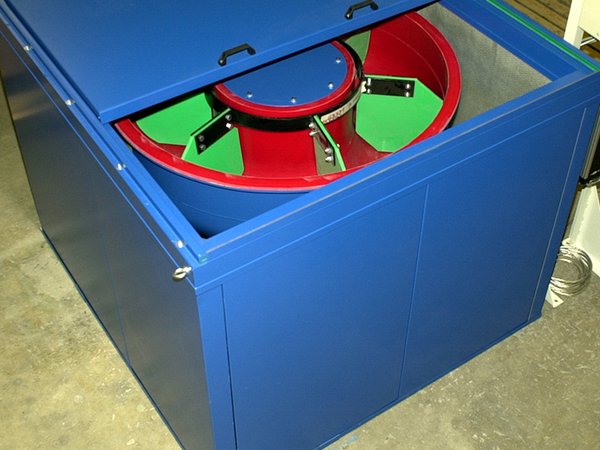

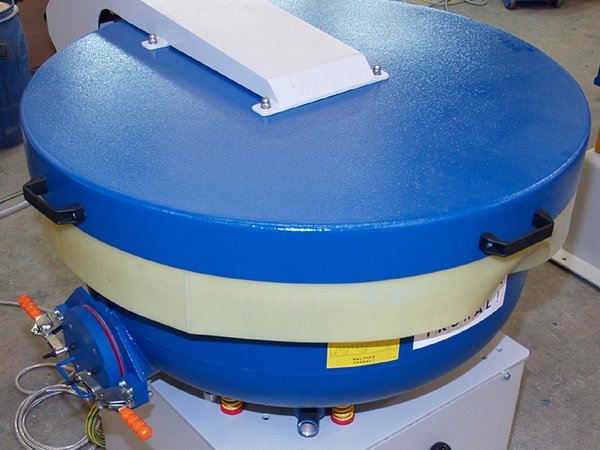

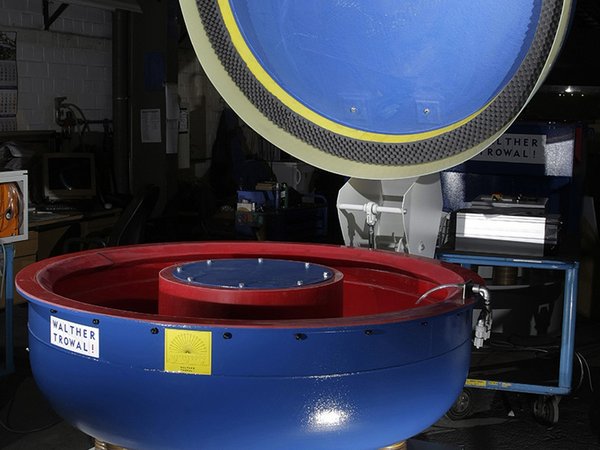

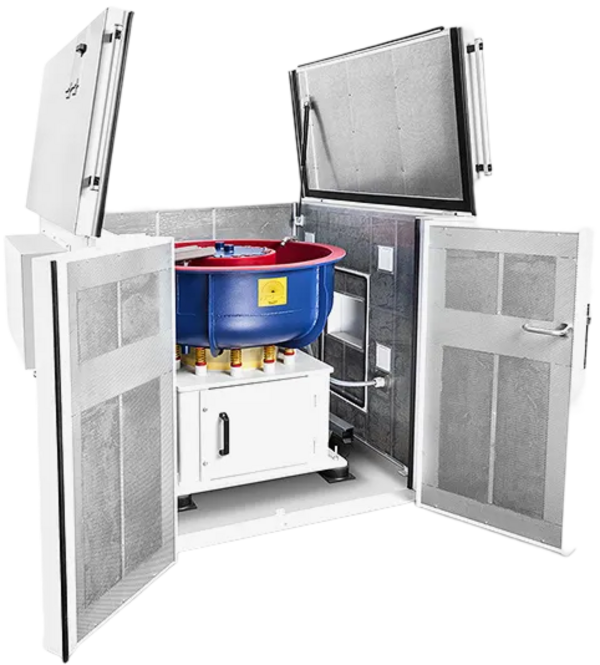

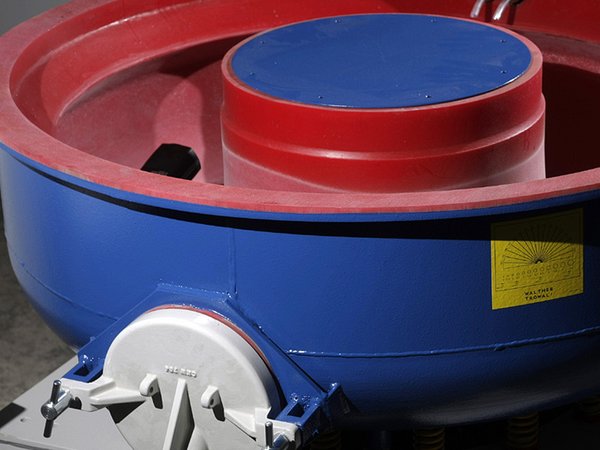

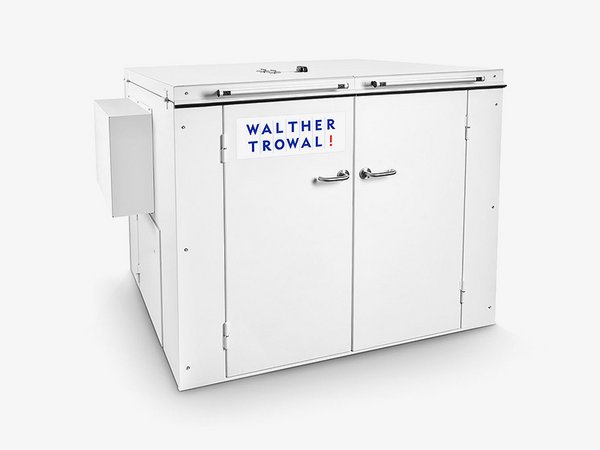

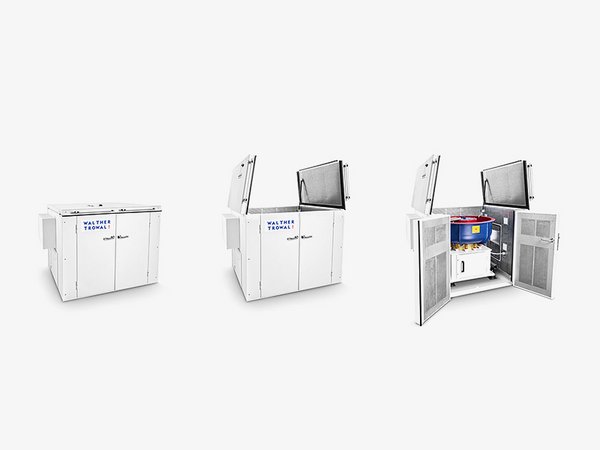

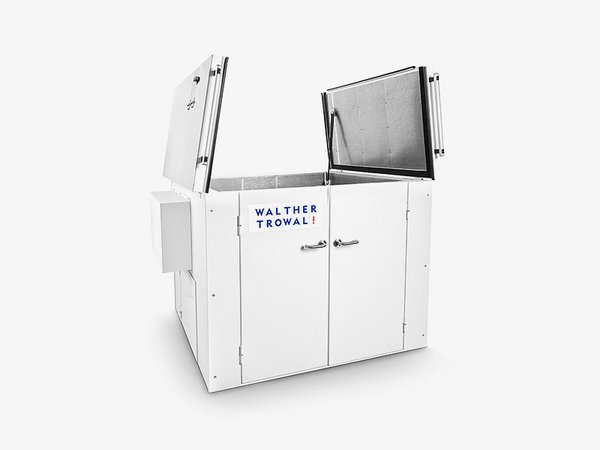

Mit der CM-Serie bearbeiten Sie vorwiegend Ihre großen, schweren und empfindlichen Werkstücke – in sieben Ausführungen mit Behältervolumina von 115 bis 1.000 Litern. Damit der CM-Rundvibrator genau Ihren Anforderungen entspricht, steht Ihnen eine umfangreiche Auswahl an Zubehör, z. B. zur Schalldämmung oder Dosierung, zur Verfügung.
Damit Sie Ihre empfindlichen Werkstücke schonend bearbeiten können, haben wir bei der CM-Serie bewusst auf eine Siebeinrichtung verzichtet. Je nach Ihrem individuellen Bearbeitungsziel können Sie einen mitlaufenden Trennschieber und einen pneumatischen Behälterauslauf wählen – besonders empfindliche Teile bleiben so voneinander getrennt und können sich nicht beschädigen.
- Keine Siebeinrichtung
- 115 bis 1.000 Liter Bruttovolumen

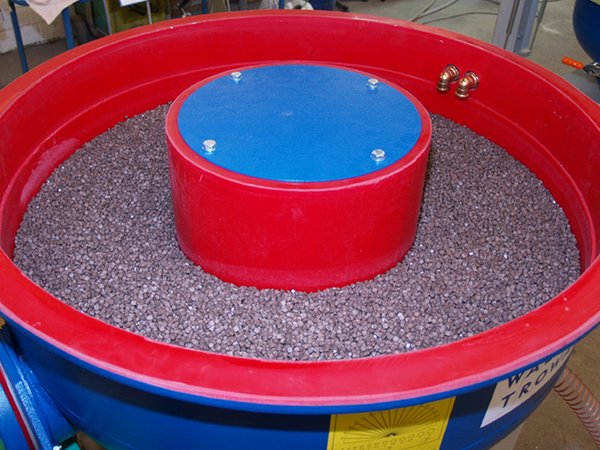

- Flacher Behälterboden

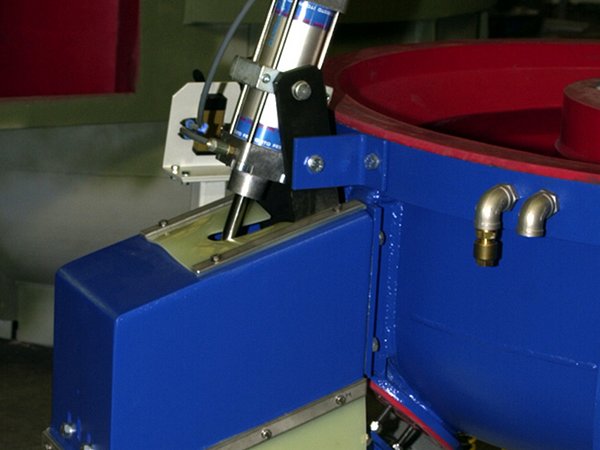

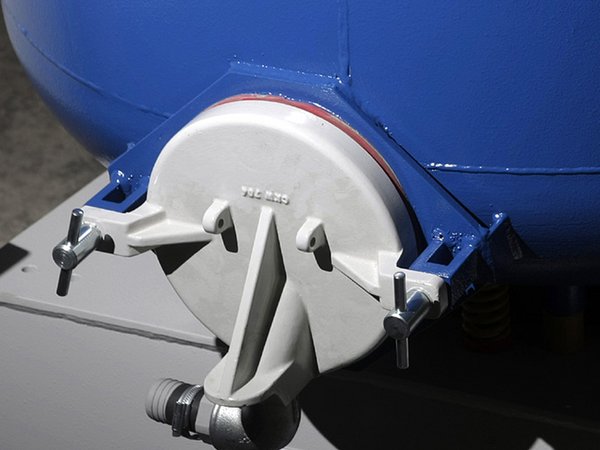

- Pneumatischer Behälterauslauf (optional)

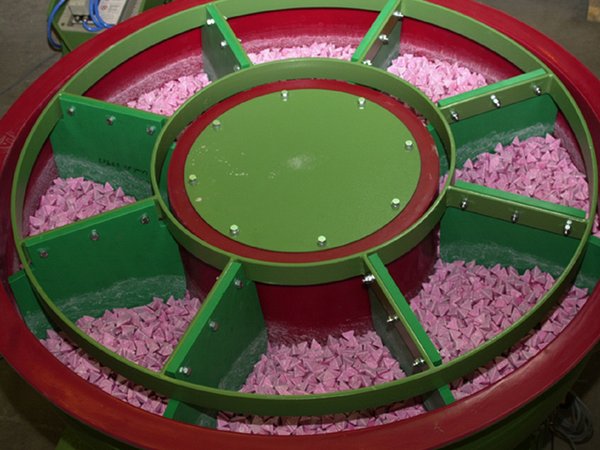

- Mitlaufender Trennschieber (optional)
- Zwei-Chargen-Betrieb mit minimalen Nebenzeiten möglich
- Umfangreiches Zubehör erhältlich
Technische Daten
| Modell | CM 115 | CM 205 | CM 305 | CM 405 | CM 605 | CM 1045 |
|---|---|---|---|---|---|---|
| Arbeitsbehälter/ Bruttovolumen (l) | 110 | 200 | 350 | 420 | 600 | 800 |
| Nutzvolumen* (l) | 76 | 110 | 190 | 260 | 390 | 700 |
| Größtmögliche Werkstückabmessung (diagonal gemessen)(mm) | 160 | 180 | 220 | 250 | 280 | 330 |
| Gesamtgewicht leer (kg) | 280 | 360 | 545 | 700 | 1.165 | 2.110 |
| Modell | CM 115 | CM 205 | CM 305 | CM 405 | CM 605 | CM 1045 |
|---|---|---|---|---|---|---|
| Max. Antriebsleistung bei 1500 U/min. | 1,0 kW | 1,0 kW | 2,6 kW | 2,6 kW | 4,0 kW | 8,0 kW |
| Drehzahl (U/Min.) | 1.000 / 1.500 | 1.000 / 1.500 | 1.000 / 1.500 | 1.000 / 1.500 | 1.000 / 1.500 | 1.000 / 1.500 |
| Max. Fliehkraft (N) | 17.540 | 18.710 | 33.680 | 33.680 | 72.980 | 138.470 |
| Max. Antriebsleistung bei 1500 U/min. | 1,0 kW | 1,0 kW | 2,6 kW | 4,0 kW | 7,0 kW | - |
| Max. Fliehkraft (N) | 25.204 | 26.884 | 48.392 | 75.881 | 104.848 | - |
| Drehzahl (U/min.) | Stufenlos regelbar mittels Frequenzumformer bis 1.800 U/Min | - |
| Modell | CM 115 | CM 205 | CM 305 | CM 405 | CM 605 | CM 1045 |
|---|---|---|---|---|---|---|
| A | 1.030 | 1.020 | 1.071 | 1.110 | 1.251 | 1.470 |
| B | 1.030 | 1.070 | 1.306 | 1.465 | 1.700 | 2.115 |
| C | 1.010 | 1.100 | 1.300 | 1.444 | 1.680 | 2.110 |
| D | 1.505 | 1.665 | 1.730 | 2.140 | 2.388 | 3.035 |
| E | 2.155 | 2.240 | 2.430 | 2.720 | 3.050 | 3.870 |
| Maße in mm |
Einsatzbereiche

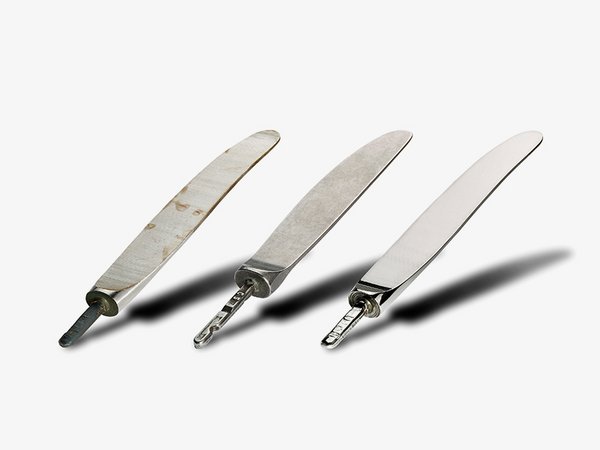

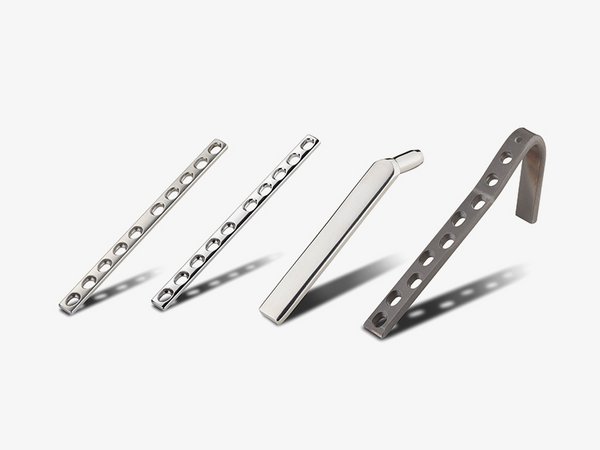

Die Rundvibratoren der CM-Serie sind vorwiegend ideal zur Bearbeitung von großen, schweren und empfindlichen Werkstücken.
