Der Feinschliff für komplexe Formen

Wenn Sie Werkstücke mit schwer zugänglichen Konturen feinschleifen oder polieren möchten, sind die Multivibratoren der MV-Serie die ideale Lösung. Die Werkstücke werden elektromagnetisch oder mechanisch fixiert und mit vibrierenden Schleifkörpern sowie speziellen Flüssigkeiten bearbeitet – für ein gleichmäßiges Schliffbild an Innen- und Außenflächen.

Drei hochtourige, in Lage und Drehrichtung verstellbare Unwuchtantriebe erzeugen extrem kleine Schwingungsamplituden und sorgen für höchste Oberflächengüte, selbst an schwer zugänglichen Stellen. Feine Stege bleiben unbeschädigt, Konturen erhalten und selbst Bohrungen mit geringem Durchmesser lassen sich innenbearbeiten.

Nach der Bearbeitung werden die Schleifkörper über einen optionalen pneumatischen Auslauf am Behälterboden entfernt, der per Handsteuerung oder SPS bedient wird. Im vollautomatischen Betrieb stoppt die Maschine vor dem Öffnen des Auslaufs, entleert den Arbeitsbehälter vollständig in einen Beschickungswagen und startet anschließend erneut. Dadurch entfallen manuelle Eingriffe und der Bediener kann parallel Rüstarbeiten durchführen. Behälter mit pneumatischem Auslauf verfügen zusätzlich über einen Siebauslauf, über den Prozesswasser während der Bearbeitung abfließt.

Beim größten Modell MV 50 ist ein vollautomatischer Bearbeitungsprozess möglich: Nach Entleerung und Werkstückwechsel werden die Schleifkörper über ein Bunker- und Förderbandsystem automatisch zurückgeführt, sodass der Prozess unmittelbar neu starten kann.

Hohe Reproduzierbarkeit
Homogenes Schliffbild
Geeignet für 24-Stunden-Betrieb
Geringe Rüst- und Nebenzeiten mit elektromagnetischer Spannvorrichtung
Pneumatischer Behälterauslauf zur schnellen Schleifkörperentleerung
Vollautomatischer Bearbeitungsprozess mit automatischer Schleifkörperrückbefüllung

Jetzt zu den Impressionen

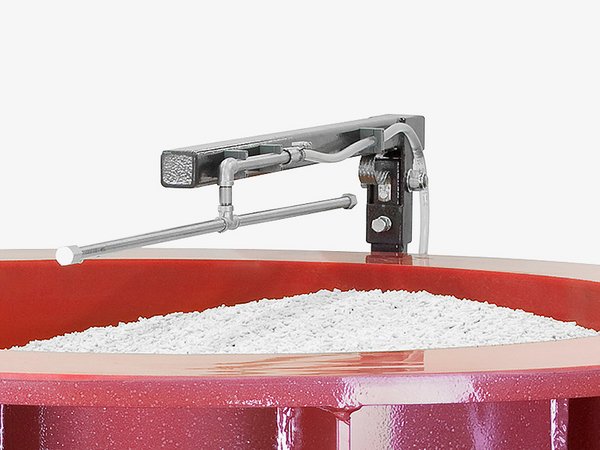

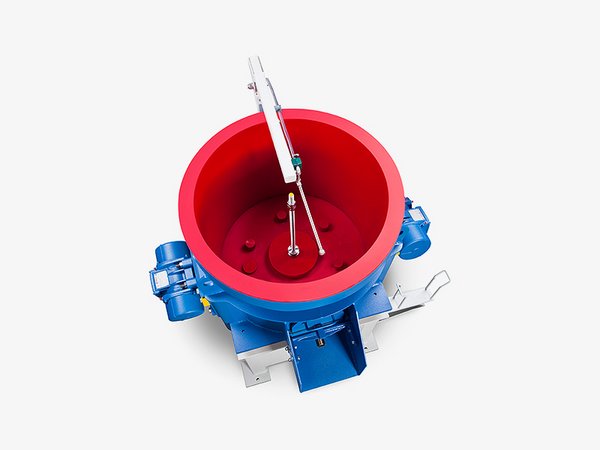

Schwenkbarer Prozesswasser-Einlauf

MV 32

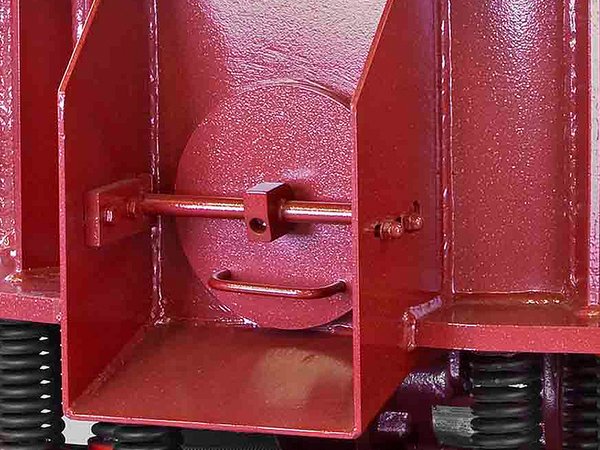

Behälterauslauf zum Entleeren der Schleifkörper

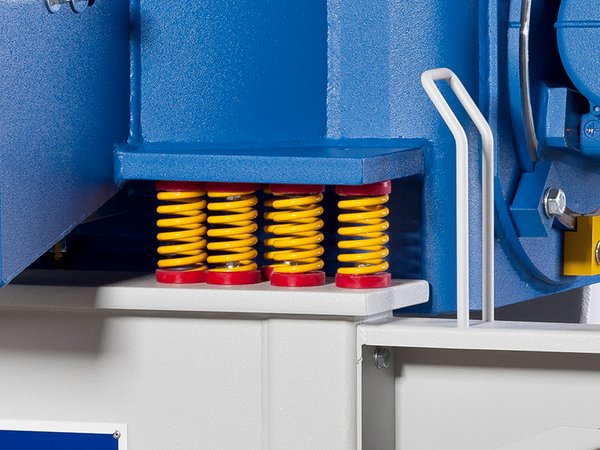

Schwingend gelagerter Arbeitsbehälter

MV 25 mit pneumatischem Auslauf (optional erhältlich)

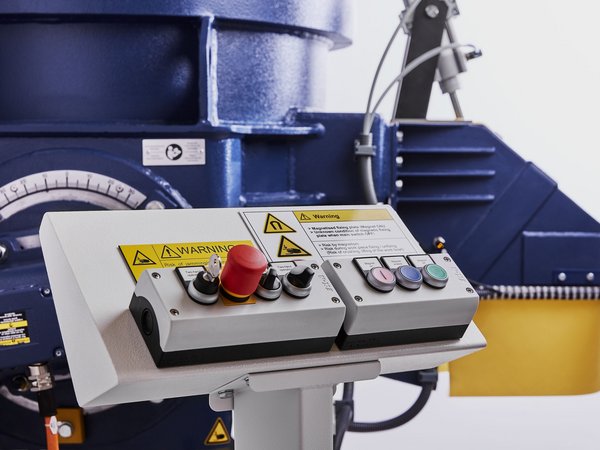

Handsteuerung für den pneumatischen Behälterauslauf

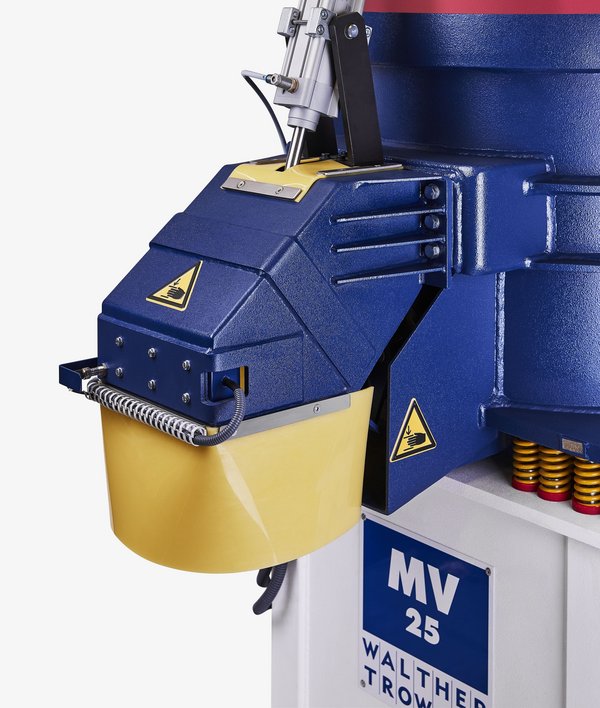

Pneumatischer Behälterauslauf

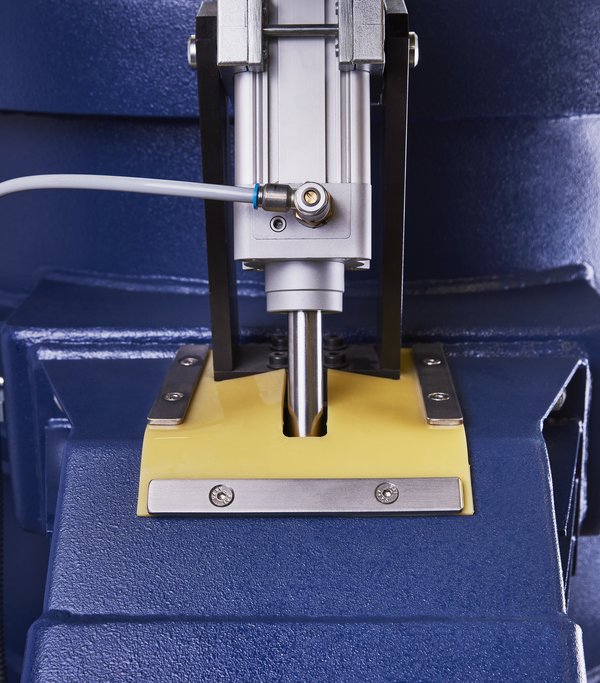

Zylinder des pneumatischen Behälterauslaufes

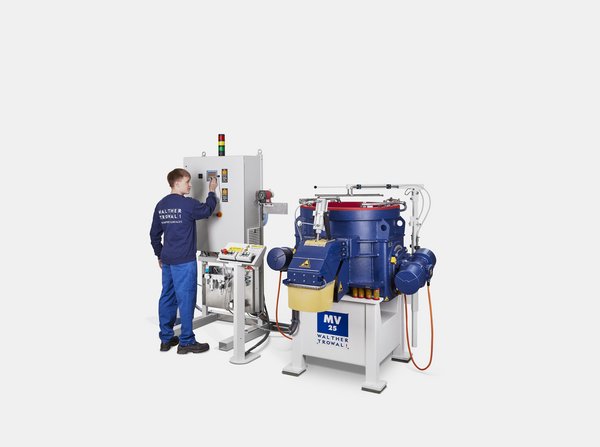

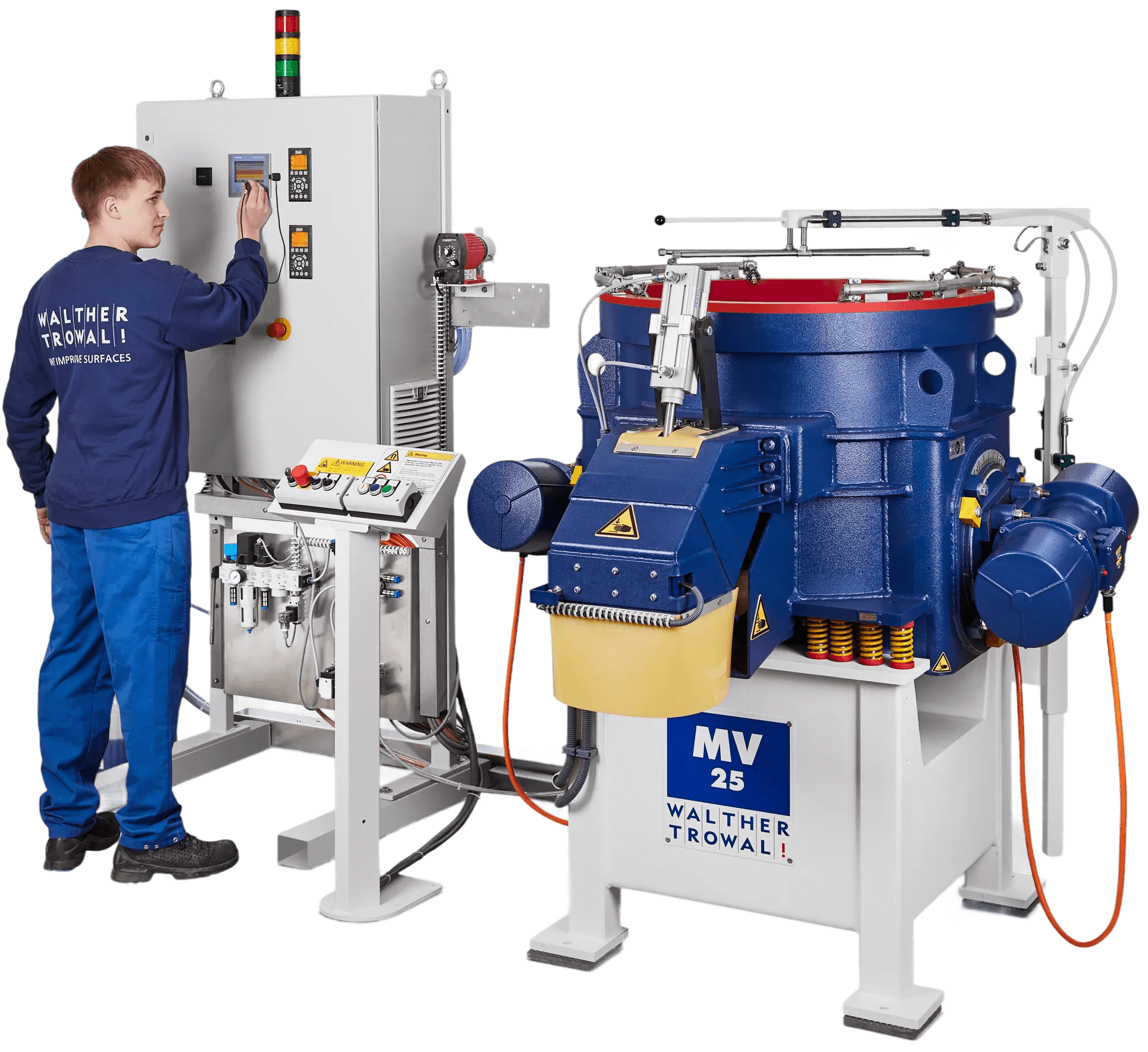

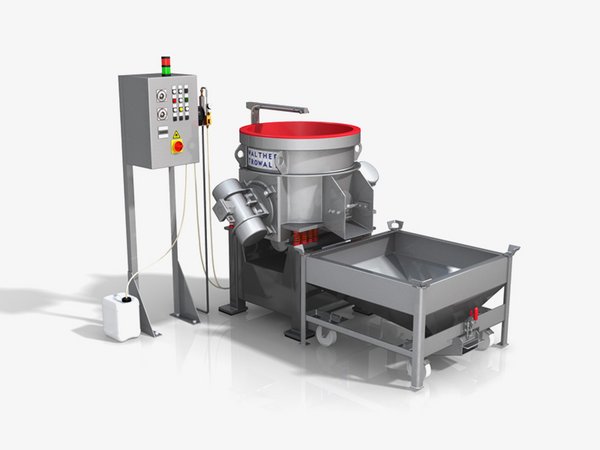

MV-Anlage

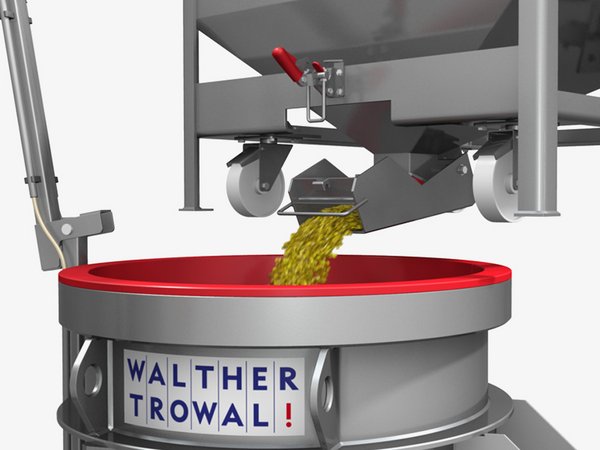

Befüllvorgang eines MV-Vibrators

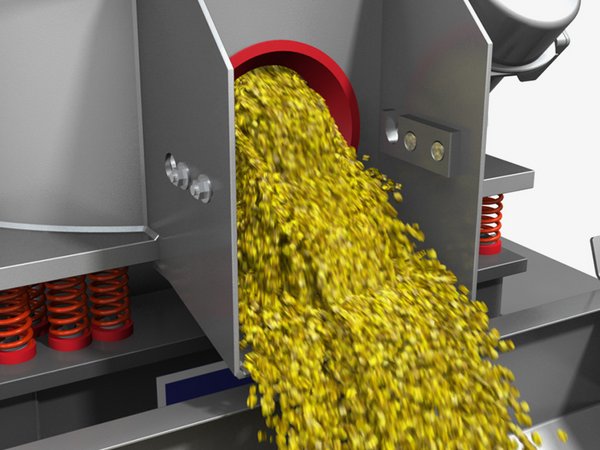

Entleeren eines MV-Vibrators

MV-Vibrator mit Beschickungsbunker

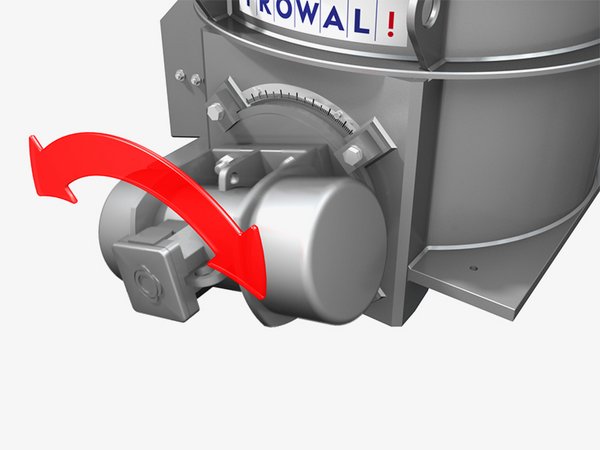

Leicht einstellbare Unwuchten

Blick in den Arbeitsbehälter mit Spannvorrichtung

Drei individuell einstellbare Unwuchtantriebe versetzen den Arbeitsbehälter und somit die Schleifkörpermasse in Schwingung – eine sehr effektive Bearbeitungsmethode für Ihre komplexen Werkstücke.

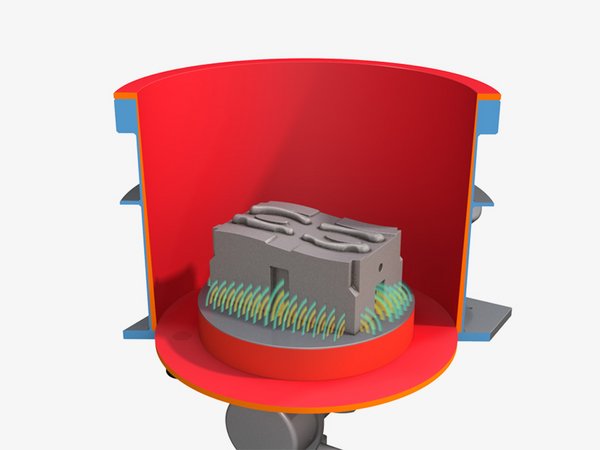

Für eine besonders schnelle Vor- und Nachbereitung werden Ihre Werkstücke auf einer Magnetplatte fixiert – sparen Sie Rüst- und Nebenzeiten mit dem elektromagnetischen Spannsystem.

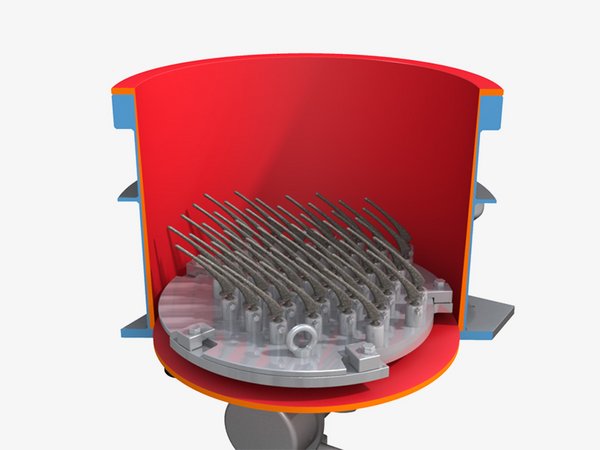

Individuelle Fertigung für jeden Werkstücktyp – wir passen das mechanische Spannsystem an Ihre Anforderungen an.

Technische Daten

Modell	MV 21	MV 25	MV 32	MV 50
Gesamtgewicht leer (kg)	ca. 895	ca. 1.250	ca. 2.640	-
Gewicht leer mit Magnetplatte [kg]	1.050	1.490	3.130	ca. 13.500
Leistung bei 1.500 U/min [kW]	1,8	2,7	7,2	-
Leistung bei 3.000 U/min [kW]	2,0	2,6	13,0	14,4
Füllung Keramikschleifkörper (kg)	ca. 230	450	995	3.150
Füllung Kunststoffschleifkörper (kg)	ca. 150	300	660	2.100
max. Nutzvolumen (l)	ca. 130	250	555	1.750
Max. Werkstückgröße* [mm]	ca. 570	ca. 700	ca. 950	ca. 1.400
Max. Drehzahl** [U/min]	3.000	3.000	3.000	3.000

* diagonal gemessen, ** durch Frequenzumformer variabel einstellbare Drehzahl

Modell	MV 21	MV 25	MV 32	MV 50

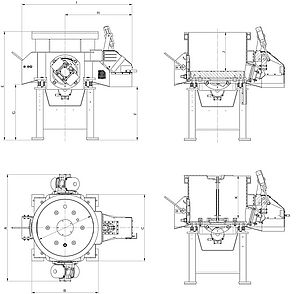

A	1.250/1.285*	1.420/1.465*	1.908/2.008*	2.718
B	1.194	1.248/1.530***	1.561/1.956***	2.464***
C	1.300	1.405	1.566	2.539
D	850	880	1.114	2.020
E	611	750	1.020	1.460
F**	470/383**	600/513**	756/659**	1.064**
G (ca.)	770	880	1.114	2.153
	Maße in mm

*Maschinen mit 1.500er Motoren; **Maschinen mit Magnetplatte; ***Maschinen mit ATPN

Einsatzbereiche

Die MV-Multivibratoren sind vorwiegend ideal zur Bearbeitung von Werkstücken mit komplexen Konturen, schwer zugänglichen Stellen und hohen Anforderungen an die Oberflächenqualität.

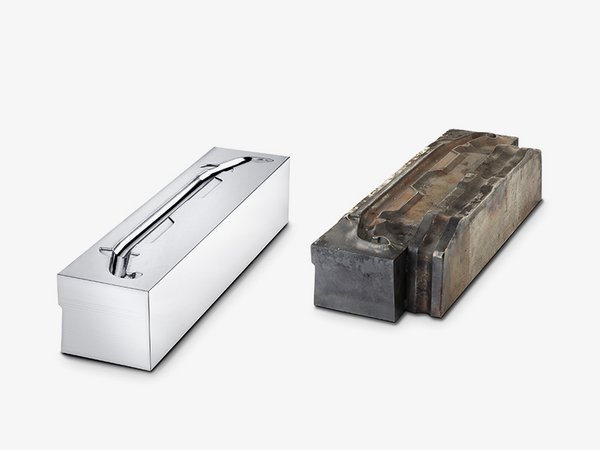

Reinigen von Schmiedeformen

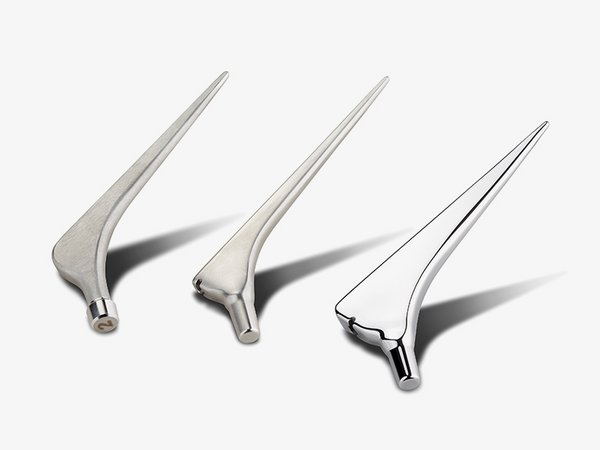

Schleifen, Glätten und Polieren von Hüft-Endoprothesen

Polieren von Zylindern

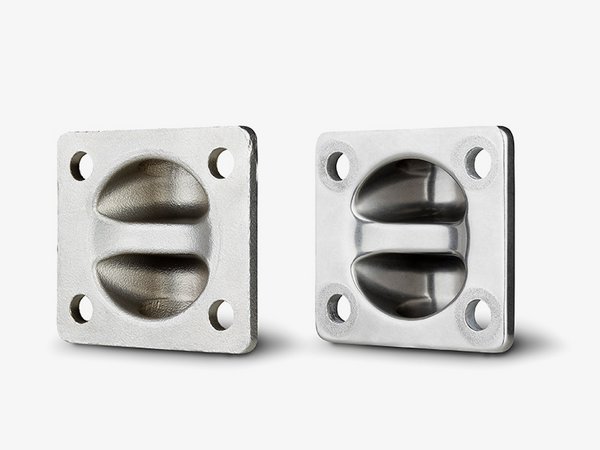

Schleifen von Pumpensegmenten
