Werkstückschonende Hochleistungsbearbeitung mit Trägerkarussell

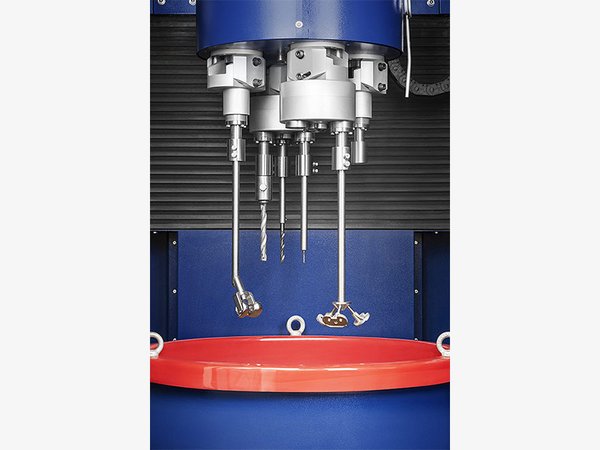

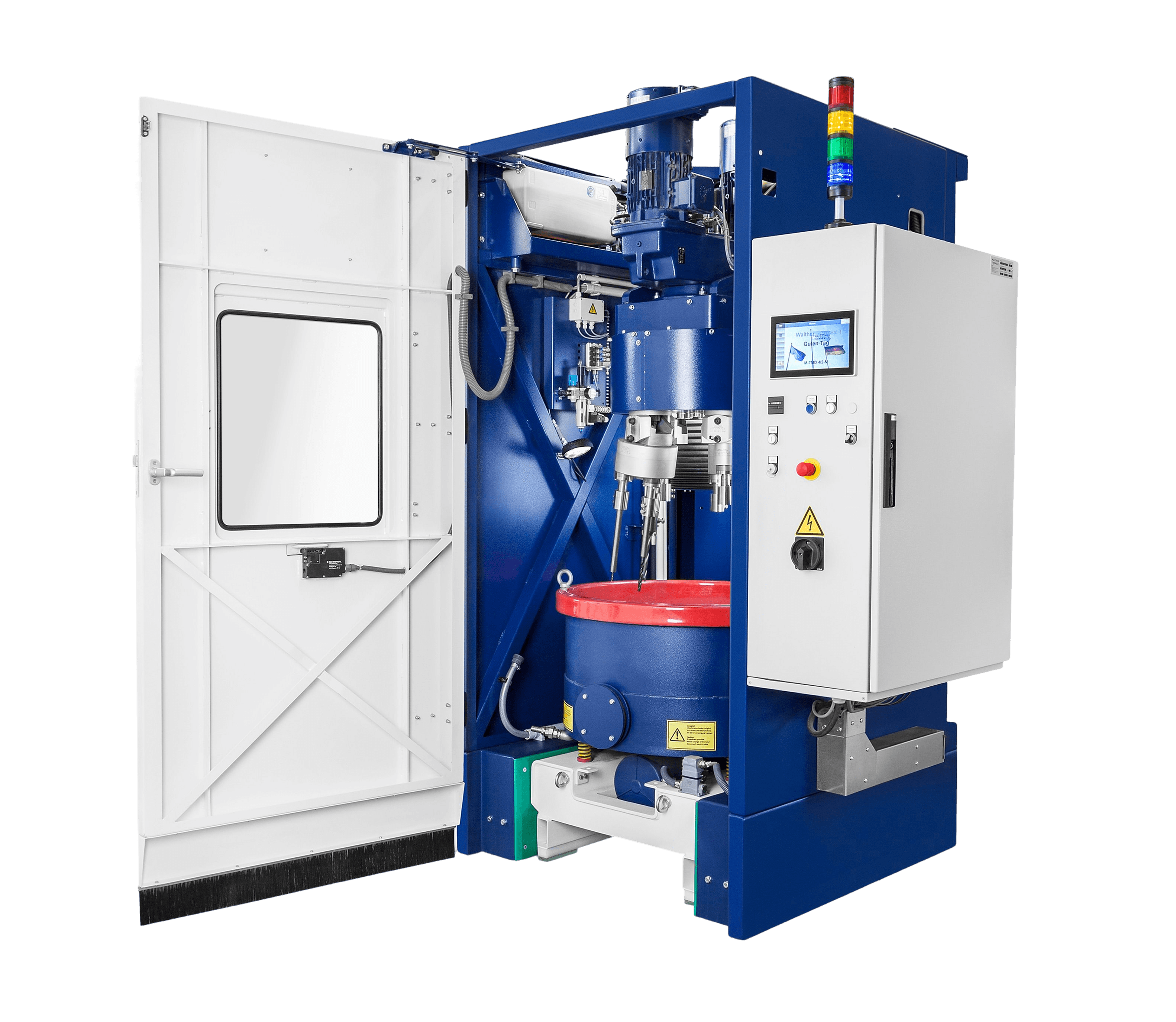

Mit der neu entwickelten M-TMD Baureihe bearbeiten Sie hochwertige Werkstücke im Vergleich zum herkömmlichen Gleitschleifen 10 bis 20 Mal effizienter. Die Aufspannung auf einem Trägerkarussell mit rotierenden Satelliten ermöglicht eine werkstückschonende Bearbeitung von bis zu 18 Bauteilen gleichzeitig und verhindert Eigenbeschädigungen.

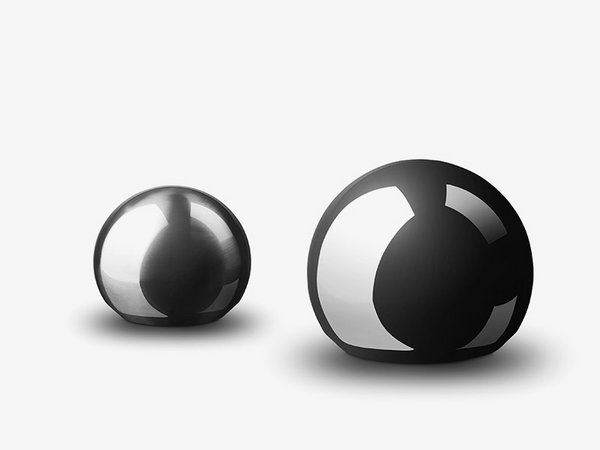

Unterschiedliche Anstellwinkel erlauben eine präzise Anpassung an Ihre Werkstücke und sorgen für einen reproduzierbaren Prozess mit exzellenten und gleichmäßigen Oberflächen.
Typische Einsatzbereiche sind unter anderem:
- Implantate aus der Medizintechnik
- Turbinenschaufeln in der Luftfahrtindustrie
- Schaufelräder von Turboladern
- Präzisionsteile für Pumpen und Kompressoren
- Werkstücke aus Hartmetall
- Sinterteile
Technische Daten
| Maschine | M-TMD 4M | M-TMD 6M |
|---|---|---|
| Abmessungen (L x B x H) | ||

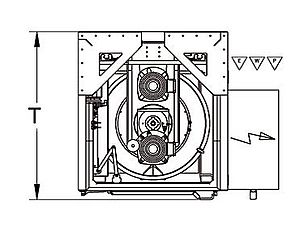

| mit Schaltschrank | 1360 x 1610 x 2450 mm | 1680 x 2010 x 2620 mm |
| Maschine | M-TMD 4M | M-TMD 4M |
|---|---|---|

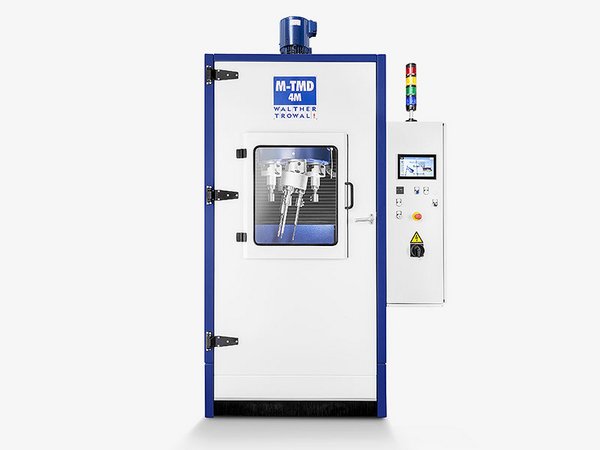

| Stabile Schweißkonstruktion | X | X |
| Hydraulikaggregat für AUF/AB-Bewegung der Arbeitseinheit | X | X |
| Maschine | M-TMD 4M | M-TMD 4M |
|---|---|---|

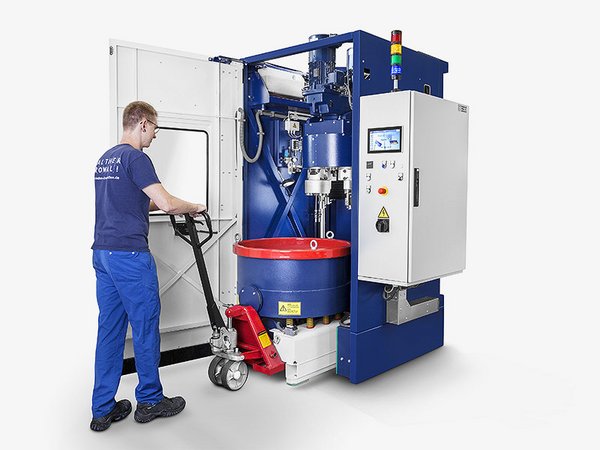

| Behälterauskleidung mit gespr. PU | X | X |
| Gesamthöhe Behälter | ca. 840 mm | ca. 840 mm |
| Behältertiefe | 440 mm | 440 mm |
| Innendurchmesser | 840 mm | 1080 mm |
| Vibrationsmotor zur Durchmischung | 1,35 KW | 1,35 KW |
| Hebestation | X | X |
| Volumen | 240 Liter | 240 Liter |
| Maschine | M-TMD 4M | M-TMD 4M |
|---|---|---|
| für Wasser und Compound | X | X |
| Maschine | M-TMD 4M | M-TMD 4M |
|---|---|---|
| Eaton Touchscreen 10“ zur Steuerung sämtlicher Funktionen | X | X |
| Ampelleuchte | X | X |
| Maschine | M-TMD 4M | M-TMD 4M |
|---|---|---|
| Karussellantrieb über Getriebemotor | X | X |
| Leistung | 4 KW | 7,5 KW |

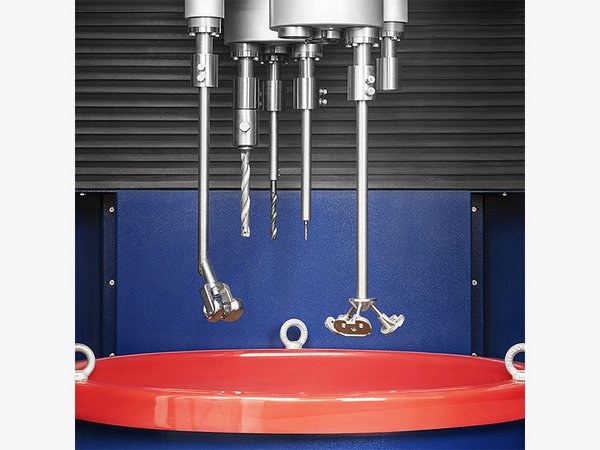

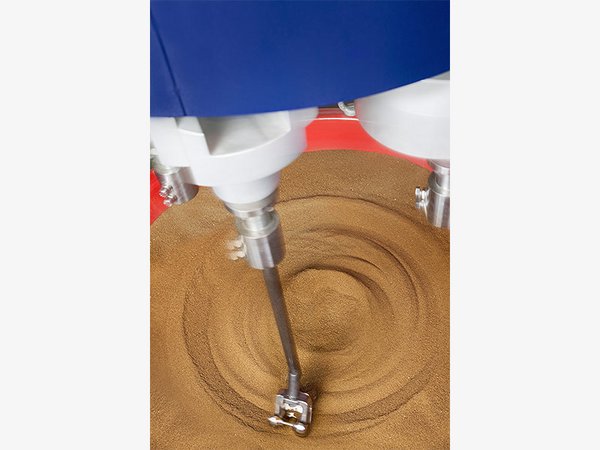

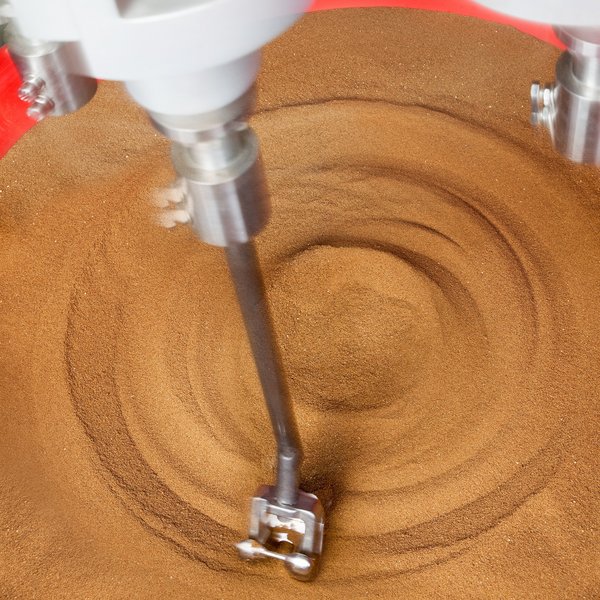

| Stufenlose Drehzahlregelung, variabel von / bis | 5 - 80 U/min | 5 - 80 U/min |
| Drehrichtung: Rechts-/Linkslauf | X | X |
| Maschine | M-TMD 4M | M-TMD 4M |
|---|---|---|
| Arbeitsstationen mit vom Karussell unabhängigen Antrieb | 4 Stück | 6 Stück |
| Leistung | 3 kW | 3 kW |
| Drehrichtungsumkehr wahlweise rechts/links | X | X |
| Stufenlose Drehzahlregelung von / bis | 5 -80 U/min | 5 -80 U/min |
| Beistellung von werkstückspezifischen Werkstückträgern | Kundenseitig oder Mehrpreis | Kundenseitig oder Mehrpreis |
| Teilkreis | 350 mm | 670 mm |
| Maschine | M-TMD 4M | M-TMD 4M |
|---|---|---|
| gem. Richtlinie 2006/42/EG | X | X |

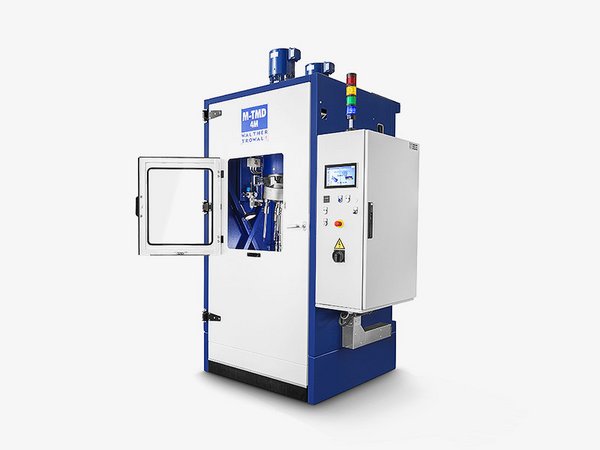

| Fronttüre mit manuell betätigtem Bedienfenster zum Werkstückträgerwechsel | X | X |
| Tür und Bedienfenster elektrisch verriegelt | X | X |
| Maschine | M-TMD 4M | M-TMD 4M |
|---|---|---|
| Monospindel mit Schrägstellung 0-25° in 5° Schritten | o | o |
| Dreifachspindel mit Schrägstellung 0-25° in 5° Schritten, Übersetzung 1 : 1,7 | o | o |
| Arbeitsbehälter für Trockenanwendung | o | o |
Vorbehaltlich techn. Änderungen
X = Standard
o = Mehrpreis

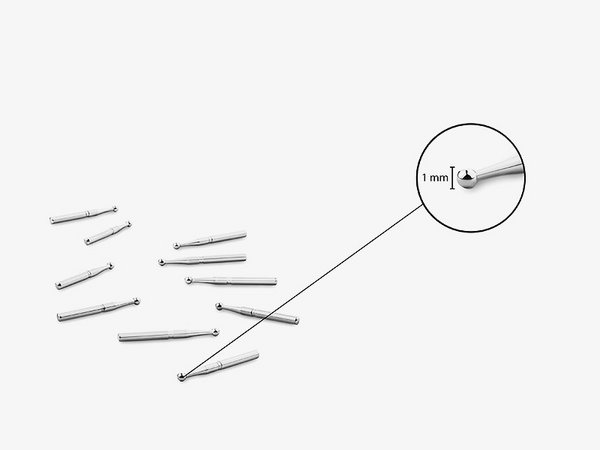

Einsatzbereiche
Die M-TMD Schleppschleifanlage ist vorwiegend ideal für die effiziente und werkstückschonende Bearbeitung hochwertiger Präzisionsteile mit hohen Anforderungen an Oberflächengüte und Reproduzierbarkeit.
