Rotierende Glocken für präzises Feinschleifen und Polieren
Rotierende Glocken bieten besonders bei der Bearbeitung von Kleinteilen in mittleren Fertigungsserien eine wirtschaftlich und technisch überzeugende Lösung. Durch die relativ langen Laufzeiten entstehen hochfeine Oberflächen und sauber verrundete Werkstückkanten. Die Anlagen eignen sich zudem hervorragend zum Feinschleifen und Polieren.
Der Glockenkörper ist als doppelkonische, achteckige Schweißkonstruktion ausgeführt und erzeugt eine dreifache Gleitbewegung der Schleifkörpermasse mit den Werkstücken. Die Auskleidung besteht aus verschleißfestem Gummi oder Polyurethan, der dicht schließende Sicherheitsdeckel aus Polyurethan sorgt für einen sicheren Betrieb.

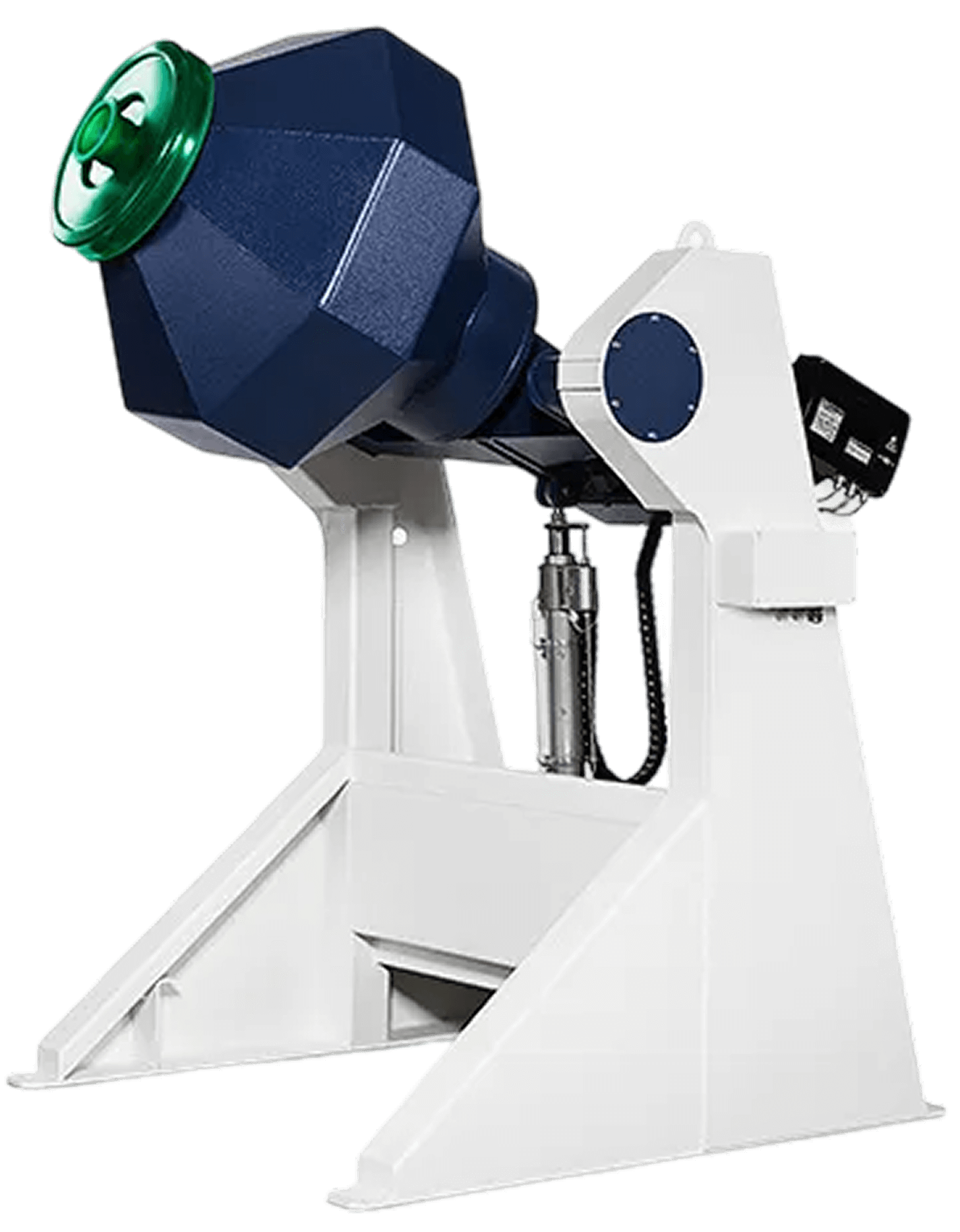

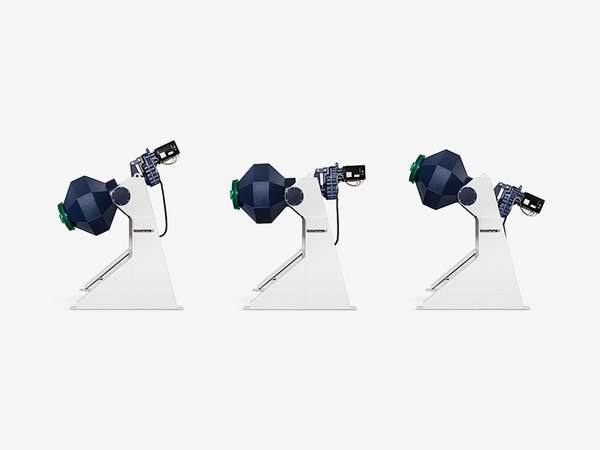

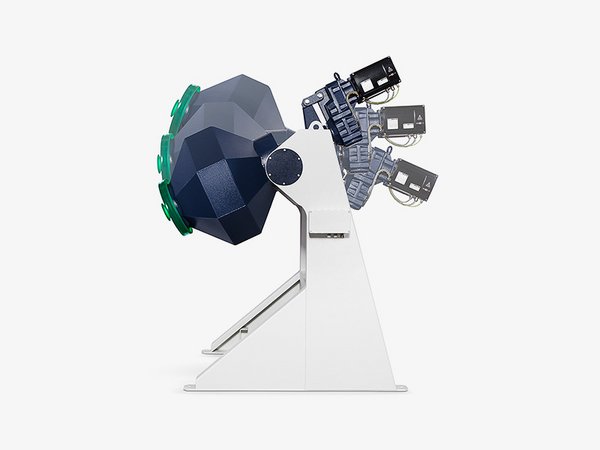

Eine automatische Hub- und Senkvorrichtung ermöglicht das schnelle Beschicken und Entleeren des Glockenkörpers. Das ist besonders bei kurzen Bearbeitungszeiten oder beim gleichzeitigen Betrieb mehrerer Glocken von Vorteil.
Optional sind verschiedene Zusatzausstattungen erhältlich, darunter Schnellverschlusskupplungen, Spülvorrichtungen mit Siebdeckel und Schnellspannsysteme.
- Ideal für mittlere Fertigungsserien
- Hochfeine Oberflächen dank relativ langer Laufzeiten
- Automatische Hub-/Senkvorrichtung
- Dicht schließender Sicherheitsdeckel
- Stufenlose Drehzahlregelung über Frequenzumformer
- Optionale Sonderausstattung
Technische Daten
| Modell | A 65 | A 110 | A 150 | A 220 |
|---|---|---|---|---|
| Nutzvolumen* (l) | 30 | 50 | 70 | 100 |
| Materialstärke Auskleidung (mm) | 8 | |||
| Antriebsleistung (kW) | 1,5 | 1,5 | ||
| Drehzahl (U/Min) | 2-30 | 2-30 | ||
| Gesamtgewicht (kg) | 425 | 445 | 460 | 480 |
| Werkstückabmessungen* (mm)** | 120 | 200 | 200 | 250 |
* Verhältnis von Schleifkörpern zu Werkstücken in der Regel 3:1, d. h. drei Teile Schleifkörper auf einen Teil Werkstücke.
** Die Werkstückgröße wird begrenzt durch die Einfüllöffnung. Glocken werden überwiegend für Kleinteile bei schonender Bearbeitung eingesetzt.
