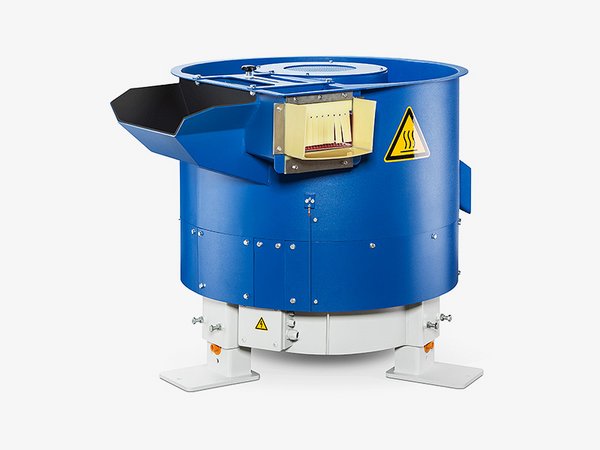

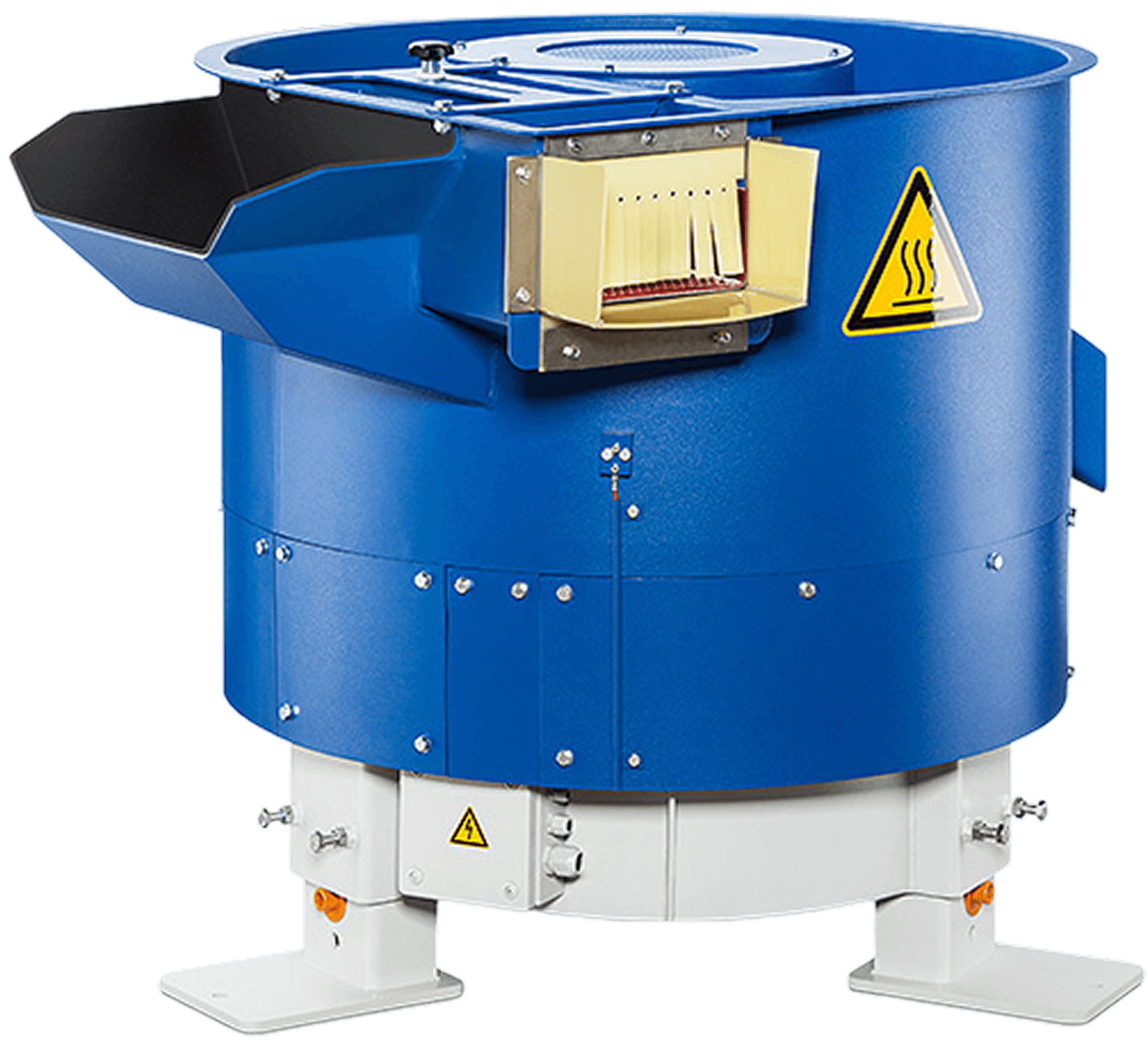

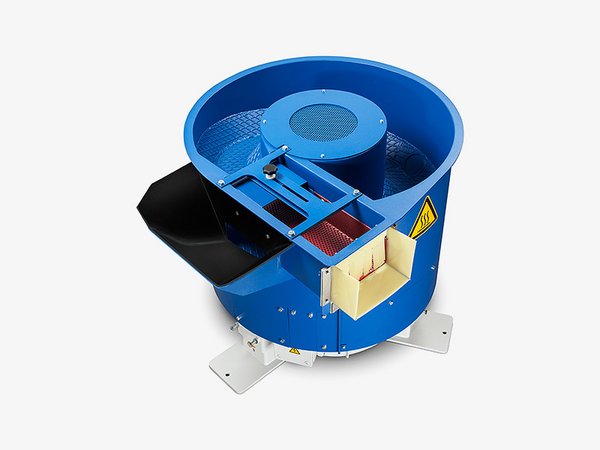

Vibrationstrocknung für sichere und effiziente Werkstückbearbeitung

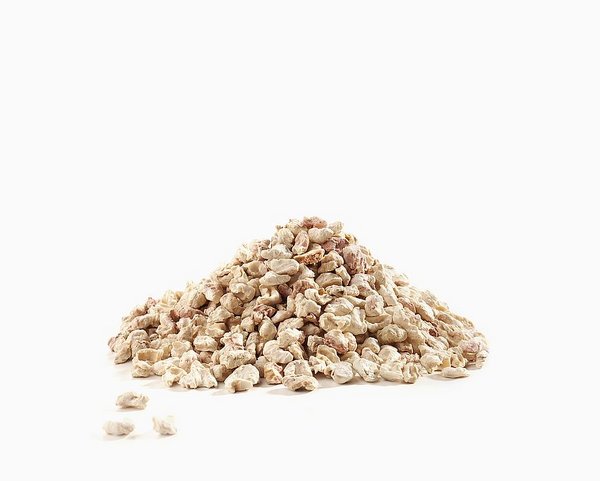

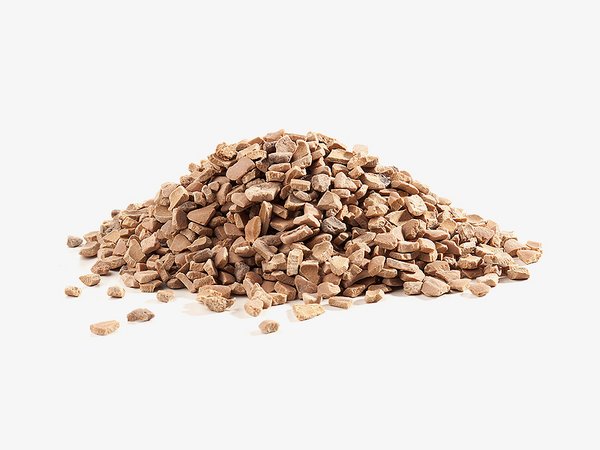

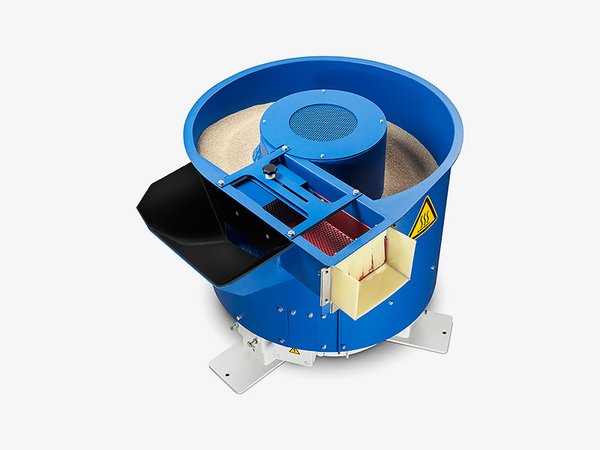

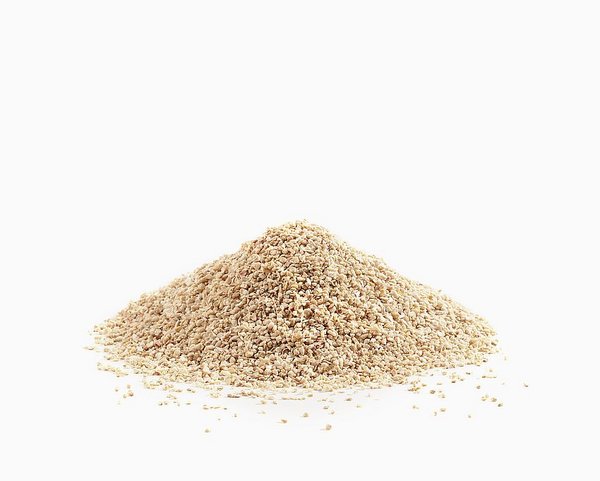

Im Trockner der G-Serie werden Ihre Werkstücke gemeinsam mit dem Trocknungsmedium durch Vibration in Bewegung versetzt und schonend umgewälzt. Das aufgeheizte Medium entzieht den Werkstücken die Feuchtigkeit. Gleichzeitig sorgt die Relativbewegung zwischen Werkstück und Medium für ein zusätzliches Nachpolieren der Oberflächen.
Dank des schraubgangförmigen Behälteranstiegs ohne Rampe werden Ihre Werkstücke besonders schonend behandelt. Die Heizleistung lässt sich stufenlos anpassen, das Heizaggregat mit auswechselbaren Heizstäben ist vom schwingenden Teil getrennt montiert. Optional kann der Trockner mit einer Staubabsaugung ausgestattet werden, um die Arbeitsumgebung sauber zu halten.

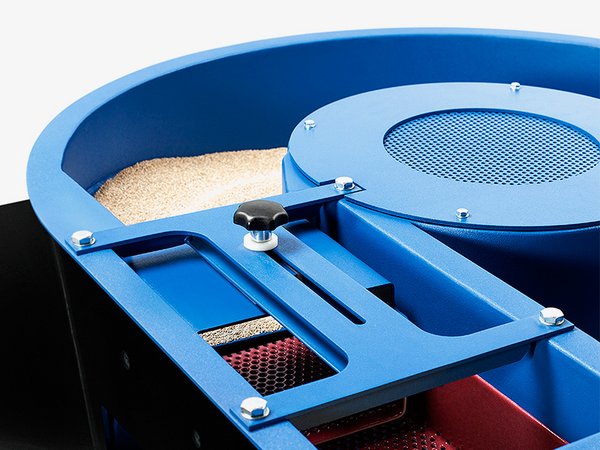

Ein seitlich angebrachter, gummierter Eingabetrichter ermöglicht die einfache Verkettung mit einer vorgeschalteten Gleitschleifmaschine. Auch die pneumatisch betätigte Siebeinrichtung erleichtert die Integration in bestehende Prozesse – sowohl im Chargen- als auch im Durchlaufbetrieb.
- Zusätzliches Nachpolieren Ihrer Werkstücke
- Schraubgangförmiger Behälteranstieg ohne Rampe
- Seitlich angebrachter, gummierter Werkstückeingabetrichter
- Stufenlos regelbare Heizung mit auswechselbaren Heizstäben
- Integrierte Siebeinrichtung für Chargen- und Durchlaufbetrieb
- Behälterauskleidung aus Polyurethan (optional)

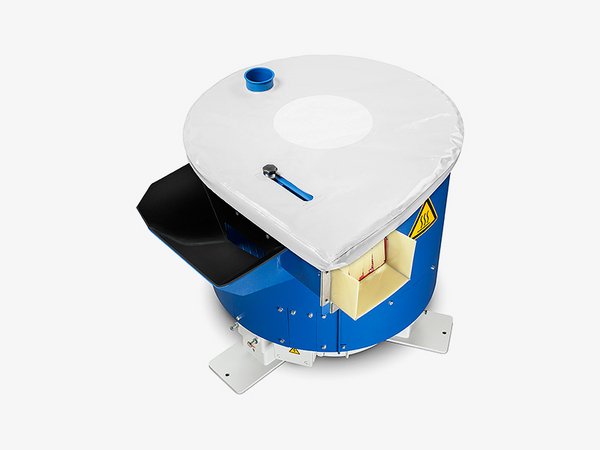

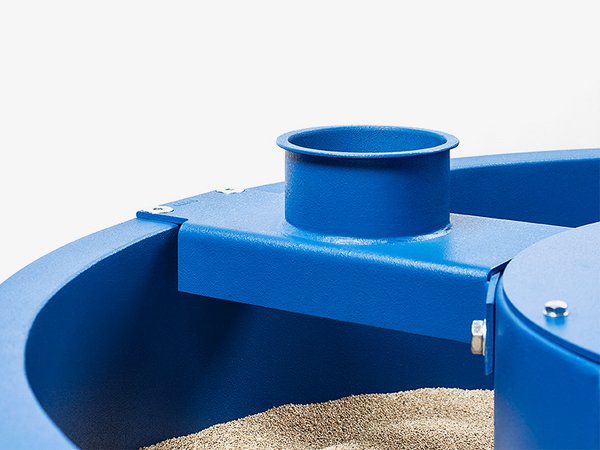

- Staubabdeckung mit integrierter Staubabsaugung und Filtereinrichtung (optional)
Technische Daten
| Modell | G 100 | G 200 | G 500 | G 1000 |
|---|---|---|---|---|
| Motorleistung (kW) | 0,6 | 1 | 3 | 3,5 |
| Drehzahl (min.) | 1.500 | 1.500 | 1.500 | 1.500 |
| Max. Heizleistung (kW) | 3 | 6 | 18 | 18 |
| Leergewicht (kg) | 365 | 510 | 1.030 | 1.650 |
| Nutzvolumen* (l) | 70 | 140 | 350 | 700 |
| Max. Werkstückgröße** (mm) | 160 | 180 | 260 | 320 |

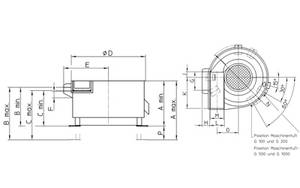

| Modell | G 100 | G 200 | G 500 | G 1000 | |
|---|---|---|---|---|---|
| Oberkante Behälter | A min. | 885 | 900 | 1.025 | 1.260 |
| A max. | 1.185 | 1.150 | 1.275 | 1.490 | |
| Eingabehöhe Trichter | B min. | 765 | 735 | 825 | 985 |
| B max. | 1.065 | 985 | 1.075 | 1.210 | |
| Abgabehöhe Siebauslauf | C min. | 730 | 710 | 810 | 940 |
| C max. | 1.030 | 960 | 1.060 | 1.170 | |
| Außendurchmesser Behälter | D | 980 | 1.200 | 1.650 | 1.990 |
| Höhe Trichteröffnung | E | 86 | 110 | 130 | 240 |
| Breite Trichteröffnung | F | 370 | 400 | 490 | 600 |
| Nutzbreite Siebboden | G | 210 | 325 | 370 | 460 |
| Maße (in mm) |
* Werkstück + Medium, Verhältnis von Trocknungsmedium zu Werkstücken in der Regel 3:1 (3 Teile Medium auf 1 Teil Werkstück)
** Werkstück diagonal gemessen
Einsatzbereiche
Die G-Vibrationstrockner sind vorwiegend ideal zur schonenden Trocknung von Werkstücken nach dem Gleitschleifen und ermöglichen durch die Relativbewegung mit dem Trocknungsmedium gleichzeitig ein zusätzliches Nachpolieren der Oberflächen.
