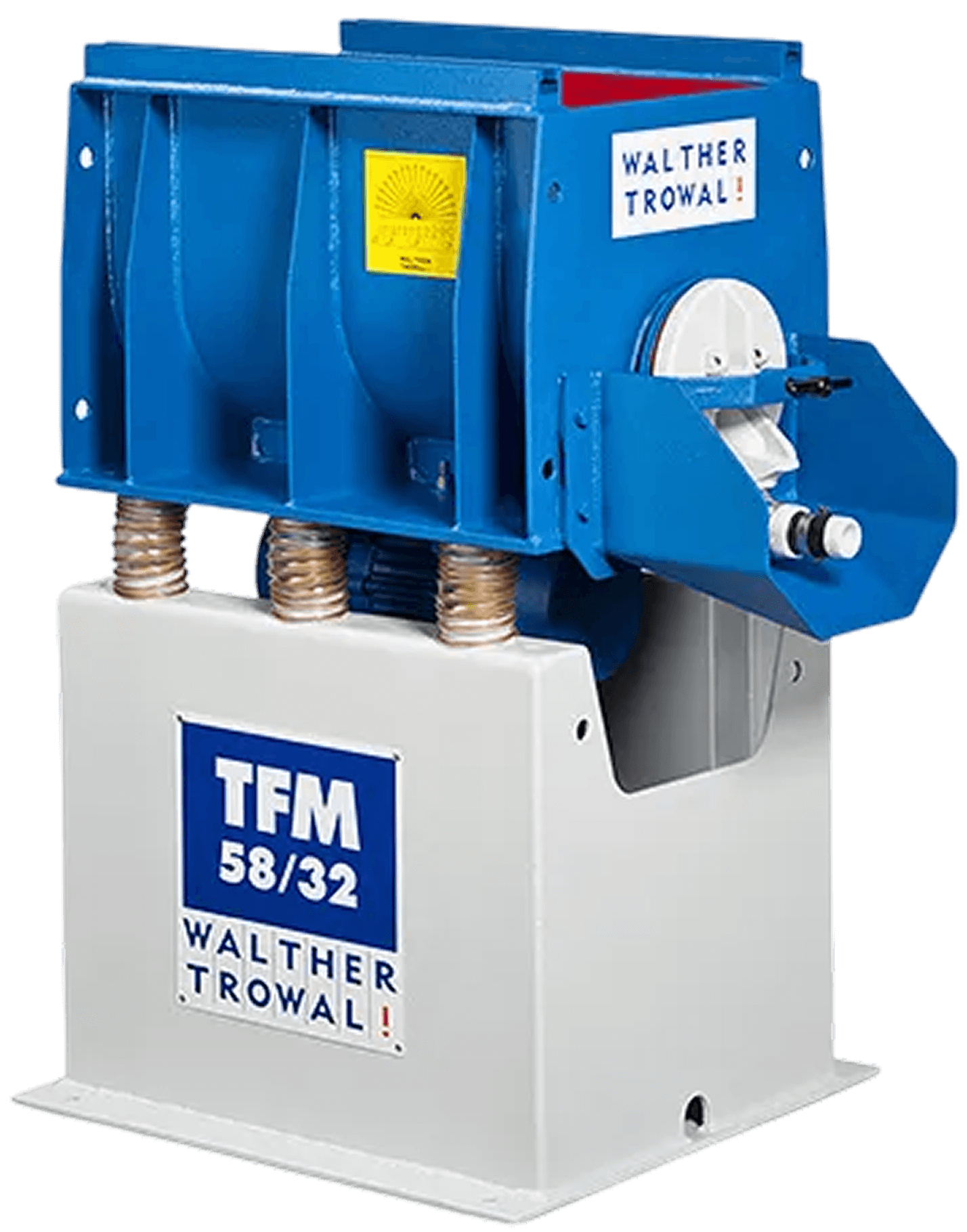

Universelle Gleitschleiftechnik für große und empfindliche Werkstücke
Mit einem Trogvibrator der TFM-Baureihe erhalten Sie eine robuste und wirtschaftliche Gleitschleifmaschine zur Bearbeitung großer und bei Bedarf auch empfindlicher Werkstücke. Neben einem sehr guten Bearbeitungsergebnis überzeugt sie vor allem durch ihre günstigen Anschaffungskosten. Wahlweise ist der Arbeitsbehälter mit Gummi-Auskleidung erhältlich.

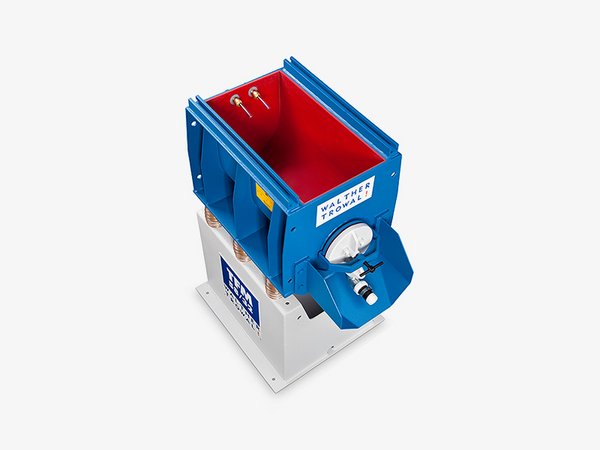

TFM-Vibratoren verfügen über u-förmige Arbeitsbehälter mit geraden Wänden, die optional mit einem Keilprofil für eine verbesserte Massenumwälzung ausgestattet werden können. Leistungsstarke Vibrationsfußmotoren erzeugen die notwendige Unwucht im Trogvibrator. Je nach Baugröße kommen ein oder zwei Unwuchterreger zum Einsatz.
Die kleineren Baugrößen der Serie sind mit verstärktem Arbeitsbehälter, stärkerem Antrieb und säurefester Auskleidung ausgestattet. Dadurch eignen sie sich ideal zum Kugelpolieren und Druckentgraten mit Stahlmedium.
- Wahlweise mit Gummi-Auskleidung lieferbar
- Trowalisieren großer und empfindlicher Teile
- Leistungsstarke Vibrationsfußmotoren
- Ideal zum Kugelpolieren und Druckentgraten
Technische Daten
| Modell | 49/21 | 58/32 | 83/37 | 110/46 | 165/46 | 120/56 | 220/56 | 120/91 | 150/125 | 210/150 |
|---|---|---|---|---|---|---|---|---|---|---|
| Leistung Standard-Version (kW) | 1x0,25 | 1x0,25 | 1x1,0 | 1x2,0 | 2x2,0 | 1x3,5 | 2x3,5 | 1x4,5 | 1x7,0 | 2x7,0 |
| Leistung Kugelpolierversion (kW) | 1x0,75 | 1x0,75 | 1x1,0 | 1x3,0 | 2x3,5 | 1x7,0 | 2x7,0 | n.l. | n.l. | n.l. |
| Auskleidungsstärke (mm) | 10 | 12 | 15 | 20 | 20 | 22 | 22 | 25 | 25 | 25 |
| Nutzvolumen (l) | 15 | 42 | 80 | 165 | 250 | 270 | 485 | 700 | 1.650 | 3.300 |
| n.l. = nicht lieferbar; Standard-Drehzahl 1.500 min⁻¹; Drehzahlregelung mittels Frequenzumformer (Option), Drehzahlbereich 1.000–2.800 min⁻¹ |

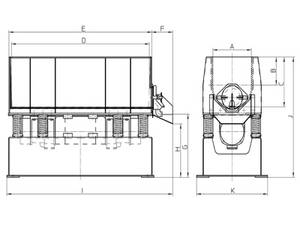

| Modell | 49/21 | 58/32 | 83/37 | 110/46 | 165/46 | 120/56 | 220/56 | 120/91 | 150/125 | 210/150 |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 210 | 320 | 370 | 460 | 460 | 560 | 560 | 910 | 1.250 | 1.500 |
| B | 140 | 190 | 210 | 295 | 295 | 360 | 360 | 455 | 625 | 450 |
| C | 245 | 350 | 395 | 525 | 525 | 640 | 640 | 910 | 1.250 | 1.200 |
| D | 490 | 580 | 830 | 1.100 | 1.650 | 1.200 | 2.200 | 1.200 | 1.500 | 2.100 |
| E | 520 | 616 | 880 | 1.160 | 1.710 | 1.260 | 2.264 | 1.274 | 1.580 | 2.180 |
| F | 100 | 100 | 200 | 250 | 250 | 235 | 250 | 260 | 260 | 260 |
| G | 650 | 650 | 650 | 665 | 665 | 680 | 665 | 720 | 850 | 1.050 |
| H | 560 | 560 | 530 | 560 | 560 | 594 | 560 | 650 | 750 | 930 |
| I | 640 | 730 | 1.100 | 1.410 | 1.960 | 1.525 | 2.514 | 1.555 | 1.860 | 2.500 |
| J (leer) | 938 | 1.010 | 1.130 | 1.285 | 1.280 | 1.413 | 1.400 | 1.675 | 2.175 | 2.330 |
| K | 400 | 620 | 730 | 850 | 850 | 970 | 950 | 1.350 | 1.650 | 2.150 |
| Auslauf ø | 100 | 100 | 140 | 200 | 200 | 200 | 200 | 320 | 320 | 320 |
| Anzahl Ausläufe | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 1 | 2 | 2 |
| Maße (in mm) |
Einsatzbereiche

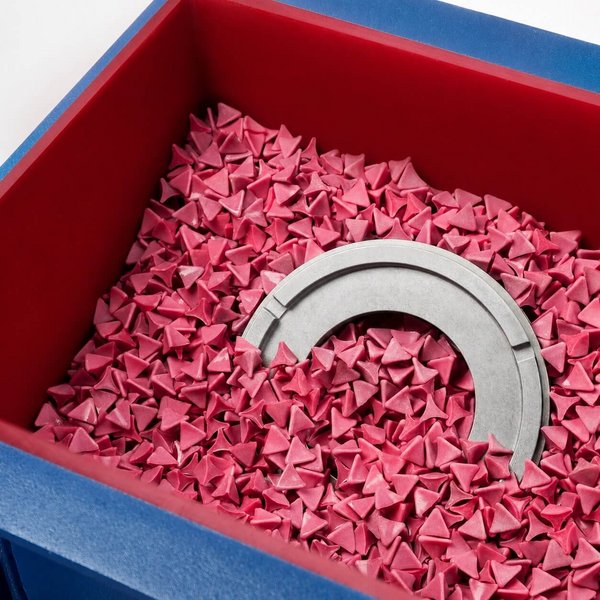

Die TFM-Vibratoren eignen sich besonders für die Bearbeitung großer Werkstücke und können bei Bedarf auch empfindliche Teile schonend trowalisieren.
