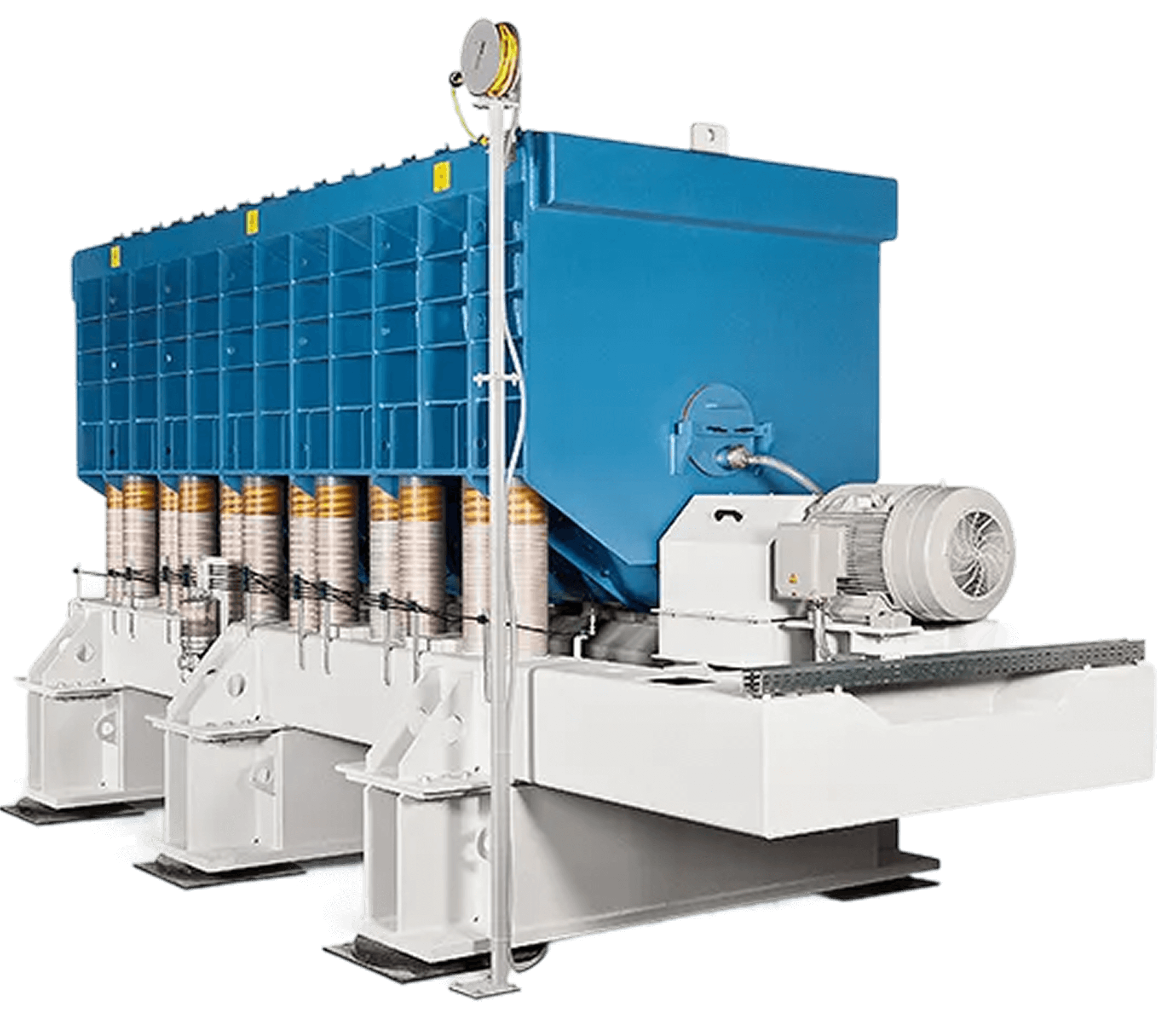

Leistungsstarke Trogvibratoren mit Multivib-Antrieb

Trogvibratoren der TMV-Serie sorgen dank ihres Multivib-Antriebs für eine intensive und gleichmäßige Bearbeitung Ihrer Werkstücke über die gesamte Behälterlänge. Der extrem leistungsstarke Antrieb macht die Maschinen besonders geeignet für Kugelpolieren und Druckentgraten.

Die modulare Bauweise ermöglicht es Ihnen, exakt die passende Behältergröße für Ihre Anforderungen auszuwählen und so Kosten und Energie zu sparen. Verfügbar sind Behälterbreiten von 410, 550, 650 und 850 mm sowie Behälterlängen von 1.750 bis 6.850 mm.

Für den Einsatz in Produktionshallen sind die TMV-Trogvibratoren serienmäßig mit einem Schalldämmdeckel ausgestattet. Optional sind komplette Schallschutzeinhausungen erhältlich, bei größeren Anlagen auch in begehbarer Ausführung.

Leistungsstarker „Multivib-Antrieb“
Modulare Baureihe mit verschiedenen Behältergrößen
Mit Schallschutz ausgestattet
Ideal zum Kugelpolieren und Druckentgraten

Jetzt zu den Impressionen

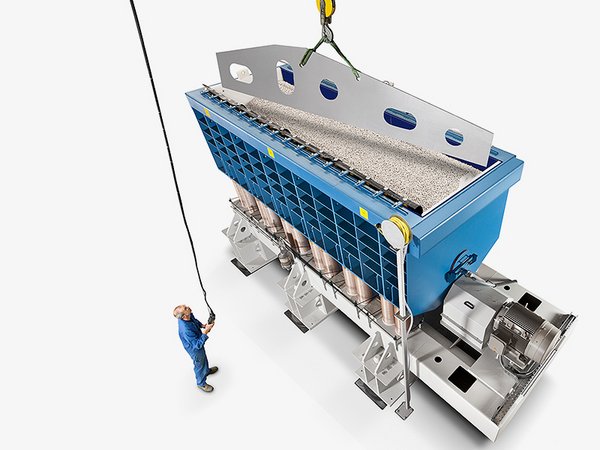

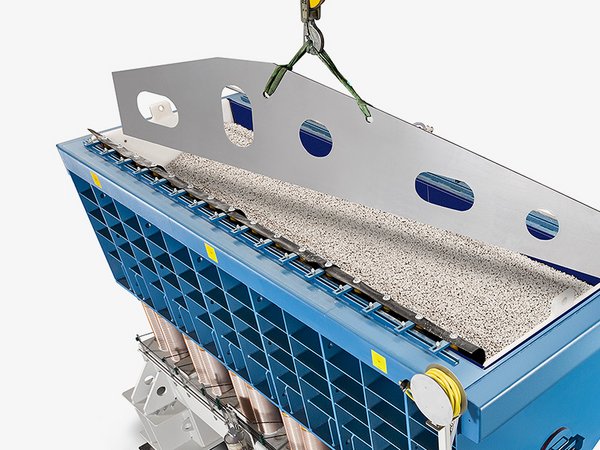

Entnahme eines bearbeiteten Flugzeug-Strukturteils

TMV 515 x 115

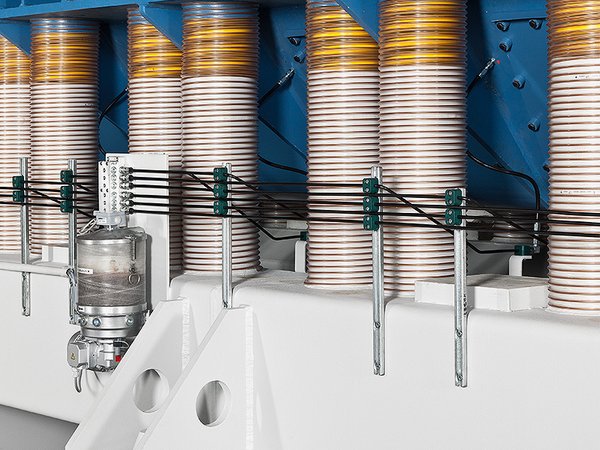

Auf Federn schwingend gelagerter Arbeitsbehälter

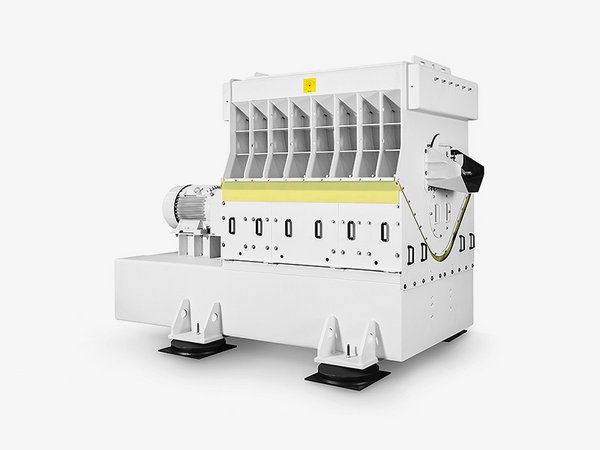

TMV als Kugelpolierversion

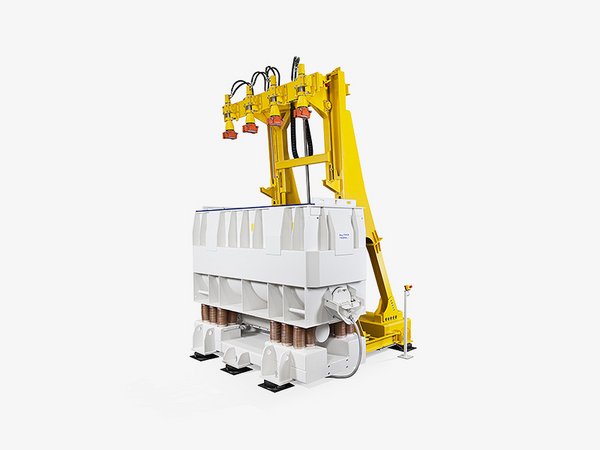

TMV mit Hebe- und Senkvorrichtung zur Bearbeitung von Turbinenschaufeln

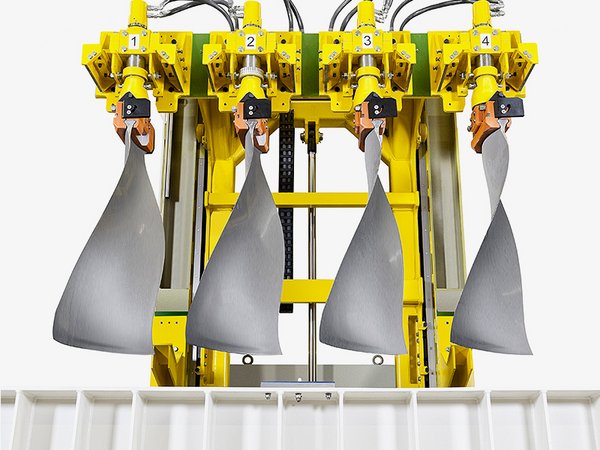

Hebe- und Senkvorrichtung

Technische Daten

Modell	175/41	260/41	345/41	175/55	260/55	345/55	175/65	260/65	345/65	175/85	260/85	345/85
Leistung Standard-Version (kW)	4	7,5	7,5	5,5	7,5	11	7,5	11	15	11	15	18,5
Leistung Kugelpolierversion (kW)	7,5	11	15	11	15	18,5	15	n.l.	n.l.	22	n.l.	n.l.
Anzahl der Unwuchten	2	3	4	2	3	4	2	3	4	2	3	4
Auskleidungsstärke (mm)	15	15	15	22	22	22	25	25	25	25	25	25
Nutzvolumen (l)	210	310	410	375	555	735	525	775	1.030	895	1.175	1.760
	n.l. = nicht lieferbar; Standard-Drehzahl 1.500 min⁻¹; Drehzahlregelung mittels Frequenzumformer (Option), Drehzahlbereich 1.000–2.800 min⁻¹

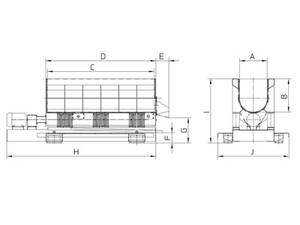

Modell	175/41	260/41	345/41	175/55	260/55	345/55	175/65	260/65	345/65	175/85	260/85	345/85
A	410	410	410	550	550	550	650	650	650	850	850	850
B	515	515	515	661	661	661	785	785	785	885	885	885
C	1.696	2.546	3.396	1.682	2.532	3.382	1.676	2.526	3.376	1.676	2.526	3.376
D	1.750	2.600	3.450	1.750	2.600	3.450	1.750	2.600	3.450	1.750	2.600	3.450
E	306	306	306	306	306	306	306	306	306	306	306	306
F	ca. 450	ca. 420	ca. 435	ca. 380	ca. 365	ca. 370	ca. 370	ca. 350	ca. 340	ca. 360	ca. 340	ca. 360
G	670	676	670	471	471	471	583	599	587	580	580	580
H	2.685	3.535	4.385	2.685	3.580	4.430	2.670	3.520	4.435	2.685	3.535	4.385
I	1.320	1.320	1.320	1.390	1.390	1.390	1.500	1.500	1.500	1.600	1.600	1.600
J	1.380	1.380	1.380	1.580	1.580	1.580	1.680	1.680	1.680	1.880	1.880	1.880
	Maße (in mm)

Einsatzbereiche

Die TMV-Vibratoren eignen sich besonders für eine intensive und gleichmäßige Bearbeitung großer Werkstücke und sind dank ihres leistungsstarken Antriebs ideal für anspruchsvolle Prozesse wie Kugelpolieren und Druckentgraten.

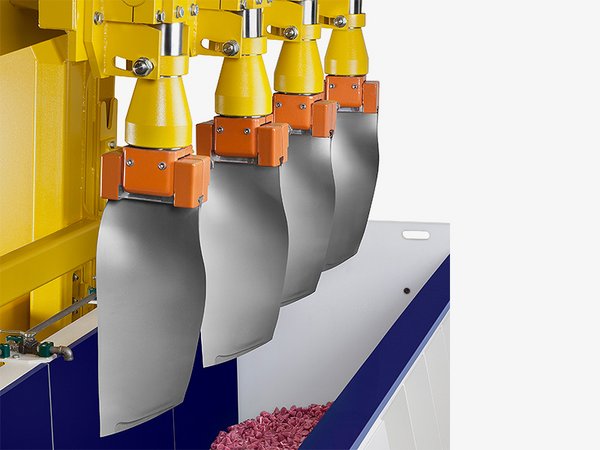

Schleifen von Turbinenschaufeln

Entgraten und Glätten von Flugzeugkomponenten

Kugelpolieren von gefrästen Aluminiumteilen
