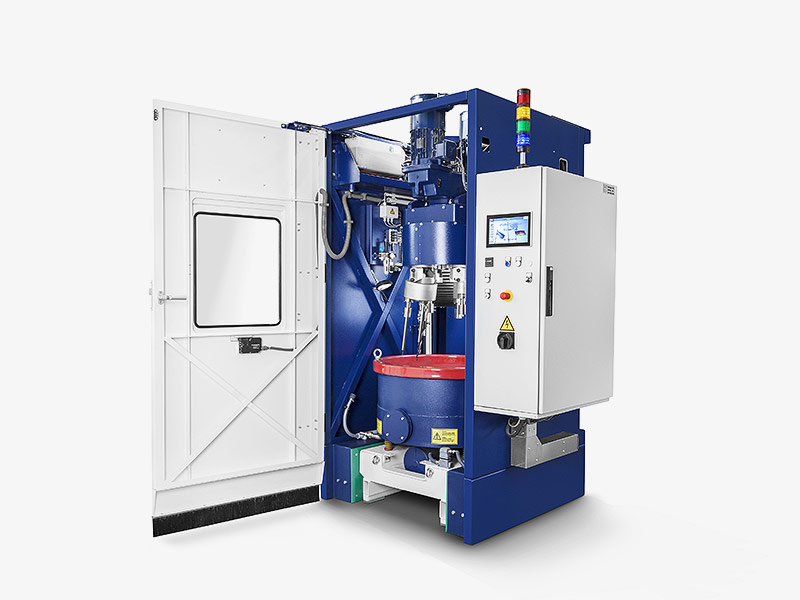

M-TMD 4M

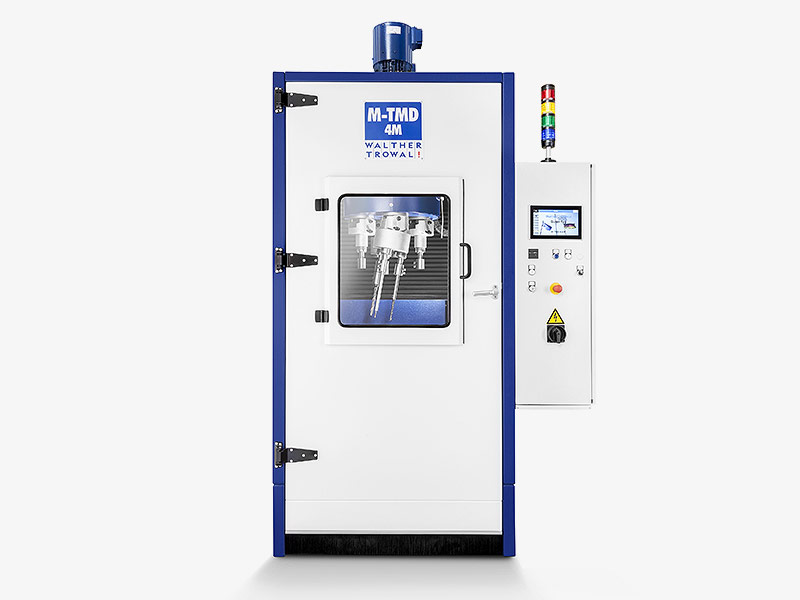

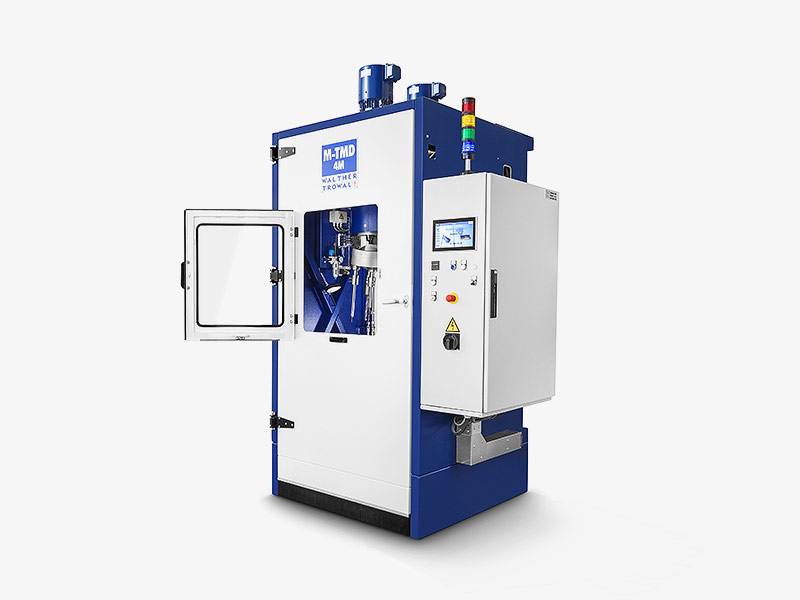

Fronttüre mit manuell betätigtem Bedienfenster zum Werkstückträgerwechsel
Schaltschrank mit Eaton Touchscreen 10“ zur Steuerung sämtlicher Funktionen

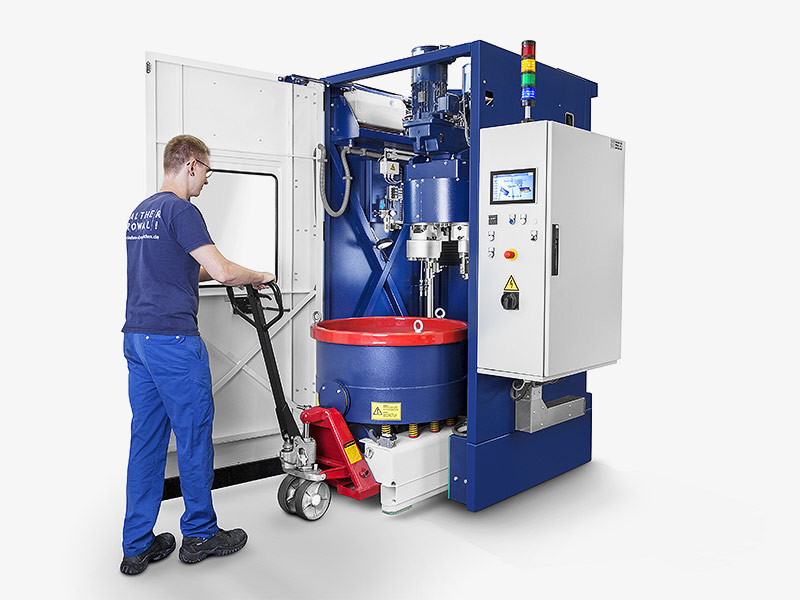

Arbeitsbehälter für Nassanwendung ausgekleidet mit Sprüh-PU
Maschinenrahmen als stabile Schweißkonstruktion
Drehrichtungsumkehr wahlweise rechts / links
Arbeitskarusell mit stufenloser Drehzahlregelung

M-TMD

Effizientere Bearbeitung ohne Risiko der Eigenbeschädigung

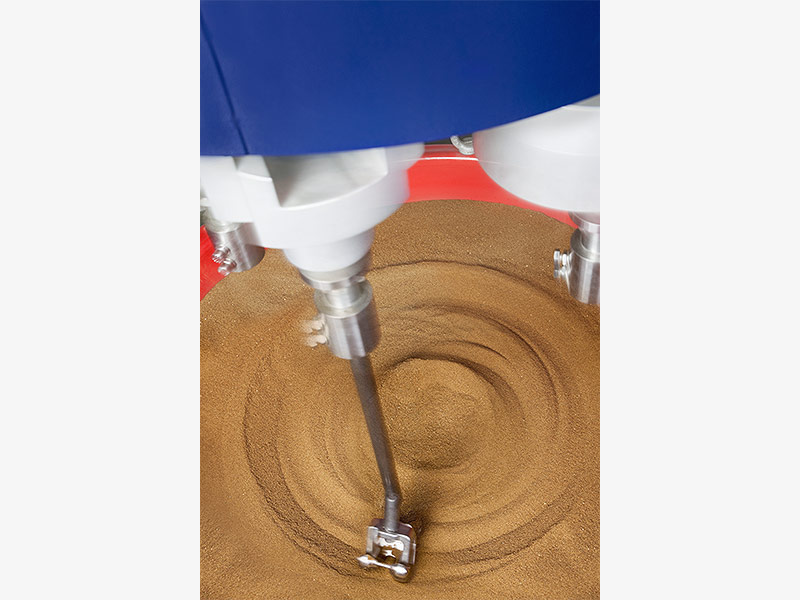

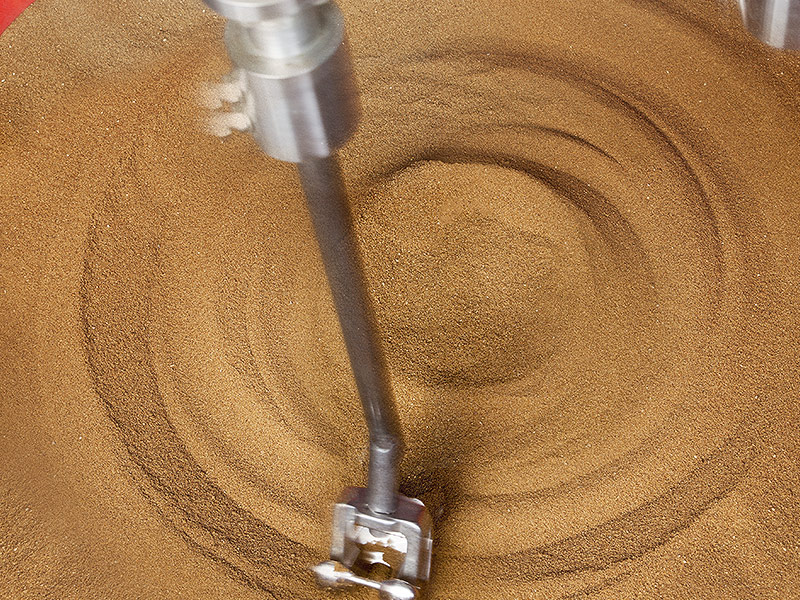

Mit Hilfe der neu entwickelten M-TMD Baureihe bearbeiten Sie hochwertige Werkstücke im Vergleich zum herkömmlichen Gleitschleifen 10-20 mal effizienter. Durch die Aufspannung auf ein Trägerkarussell mit rotierenden Satelliten ist eine werkstückschonende Bearbeitung von bis zu 18 Werkstücken garantiert.

Verschiedene Anstellwinkel ermöglichen eine individuelle Anpassung an Ihre Werkstücke für einen reproduzierbaren Prozess mit exzellenten und gleichmäßigen Oberflächen.

Einsatzbereiche:

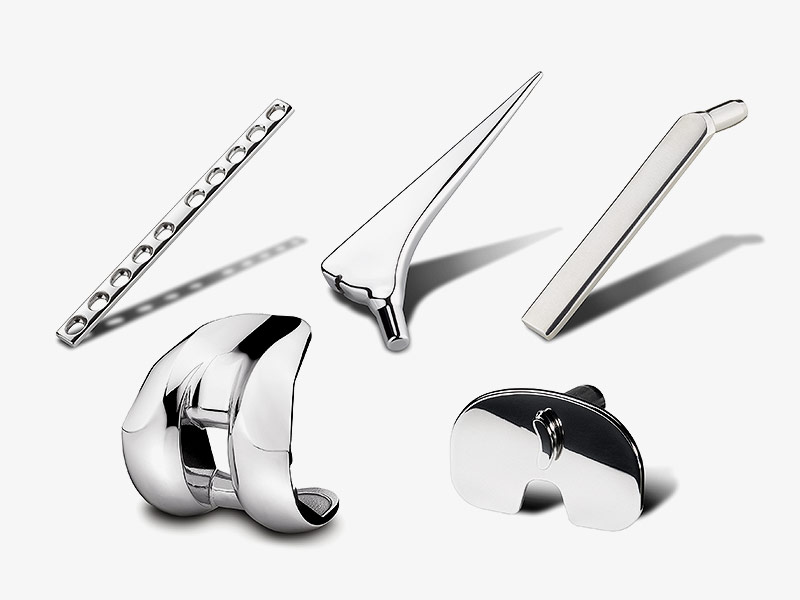

Implantate (aus Medizintechnik)
Turbinenschaufeln (Luftfahrtindustrie)

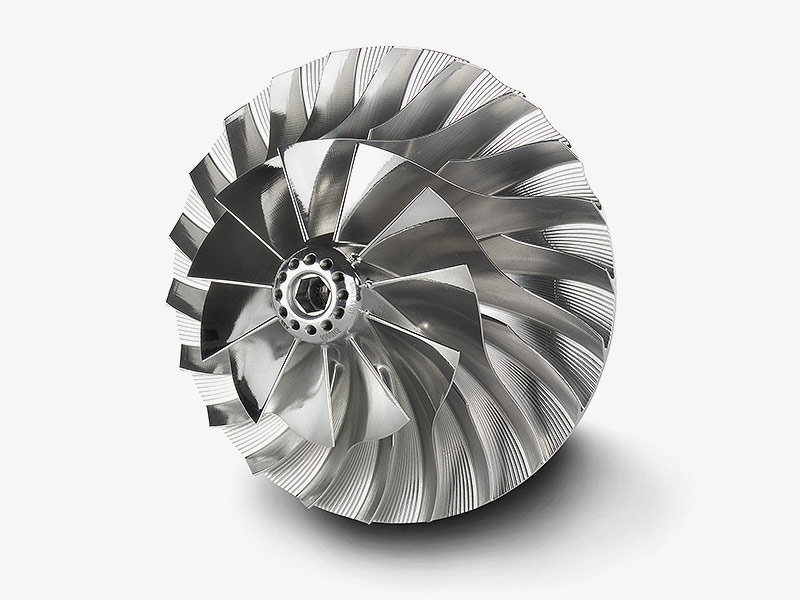

Schaufelräder von Turboladern

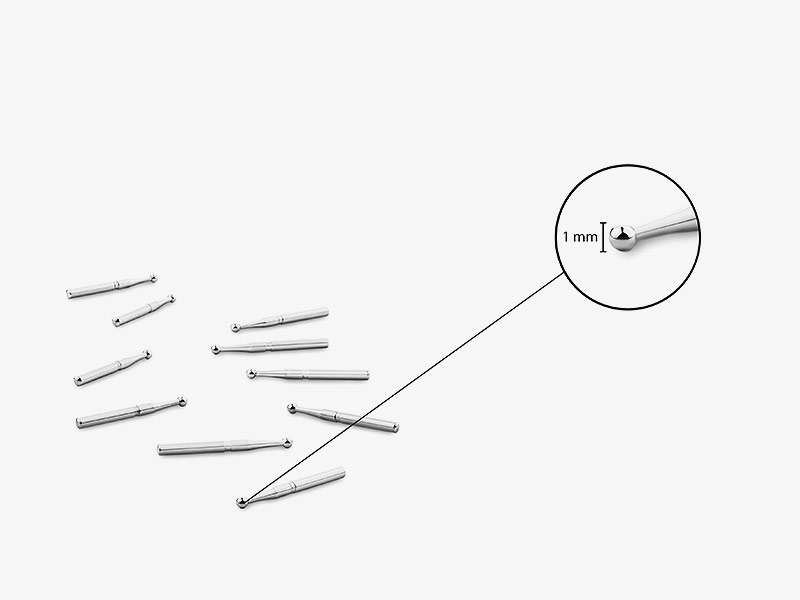

Präzisionsteile für zum Beispiel Pumpen und Kompressoren
Werkstücke aus Hartmetall
Sinterteile usw.

Einsatzbereiche
Technische Daten
Downloads
Links
Test & Training Center

Einsatzbereiche

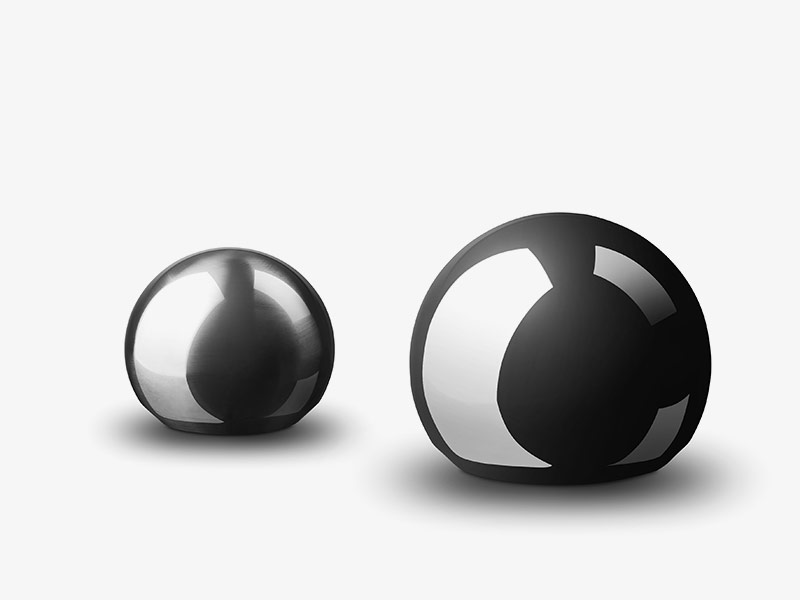

Implantate (Medizintechnik)

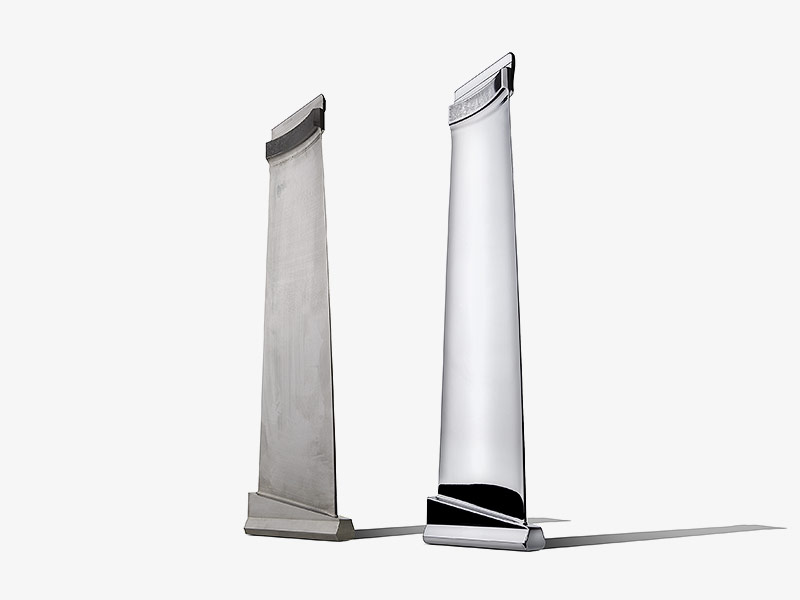

Turbinenschaufeln (Luftfahrtindustrie)
Turbolader (Fahrzeugbau)

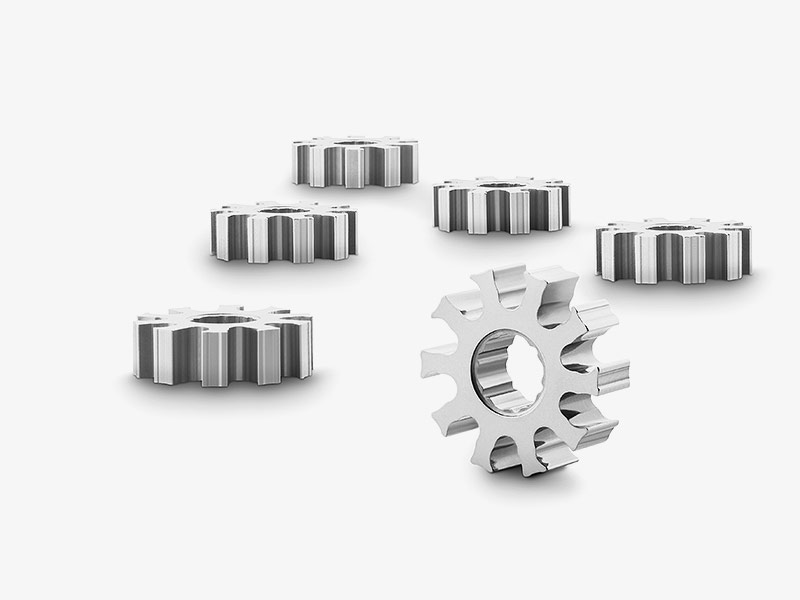

Sinterteile

Technische Daten

Maschine	M-TMD 4M	M-TMD 6M
Abmessungen (L x B x H)
- mit Schaltschrank	1360 x 1610 x 2450 mm	1680 x 2010 x 2620 mm

Maschinenrahmen
- Stabile Schweißkonstruktion	X	X
- Hydraulikaggregat für AUF/AB-Bewegung der Arbeitseinheit	X	X
Arbeitsbehälter für Nassanwendung
- Behälterauskleidung mit gespr. PU	X	X
- Gesamthöhe Behälter	ca. 840 mm	ca. 840 mm
- Behältertiefe	440 mm	440mm
- Innendurchmesser	840 mm	1080 mm
- Vibrationsmotor zur Durchmischung	1,35 KW	1,35 KW
- Hebestation	X	X
- Volumen	240 Liter	430 Liter
Dosierstation für Nassanwendung
- für Wasser und Compound	X	X
Schaltschrank
- Eaton Touchscreen 10“ zur Steuerung sämtlicher Funktionen	X	X
- Ampelleuchte	X	X
Arbeitskarussell
- Karussellantrieb über Getriebemotor	X	X
- Leistung	4 KW	7,5 KW
- Stufenlose Drehzahlregelung, variabel von / bis	5 - 80 U/min	5 - 80 U/min
- Drehrichtung: Rechts-/Linkslauf	X	X
Arbeitsstationen
- Arbeitsstationen mit vom Karussell unabhängigen Antrieb	4 Stück	6 Stück
- Leistung	3 kW	3 KW
- Drehrichtungsumkehr wahlweise rechts/links	X	X
- Stufenlose Drehzahlregelung von / bis	5 -80 U/min	5 -80 U/min
- Beistellung von werkstückspezifischen Werkstückträgern	Kundenseitig oder Mehrpreis	Kundenseitig oder Mehrpreis
- Teilkreis	350 mm	670 mm
Schutzkabine
- gem. Richtlinie 2006/42/EG	X	X
- Fronttüre mit manuell betätigtem Bedienfenster zum Werkstückträgerwechsel	X	X
- Tür und Bedienfenster elektrisch verriegelt	X	X
Optionen

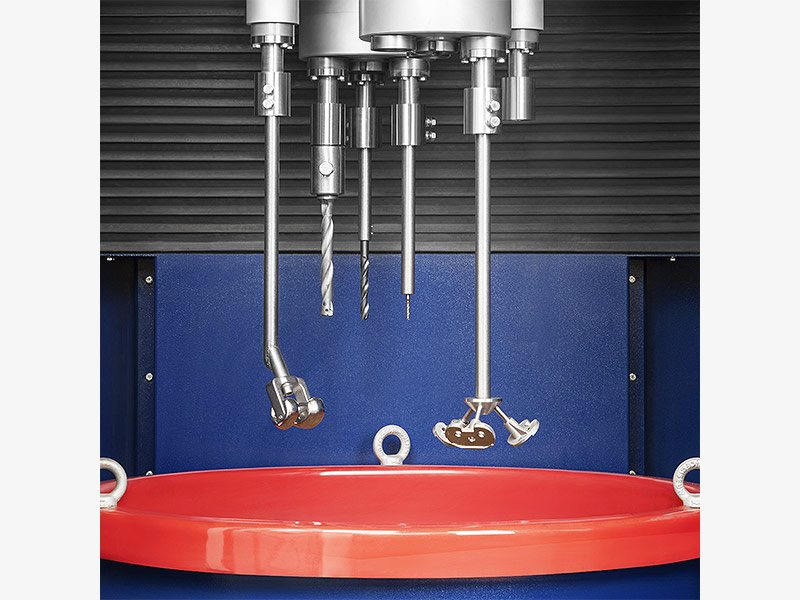

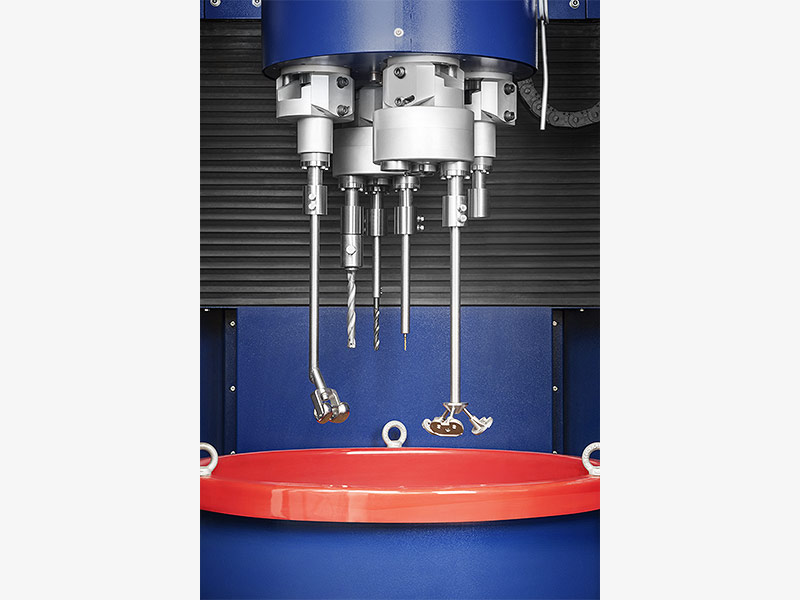

- Monospindel mit Schrägstellung 0-25° in 5° Schritten	o	o
- Dreifachspindel mit Schrägstellung 0-25° in 5° Schritten, Übersetzung 1 : 1,7	o	o
- Arbeitsbehälter für Trockenanwendung	o	o

Vorbehaltlich techn. Änderungen
X = Standard
o = Mehrpreis
