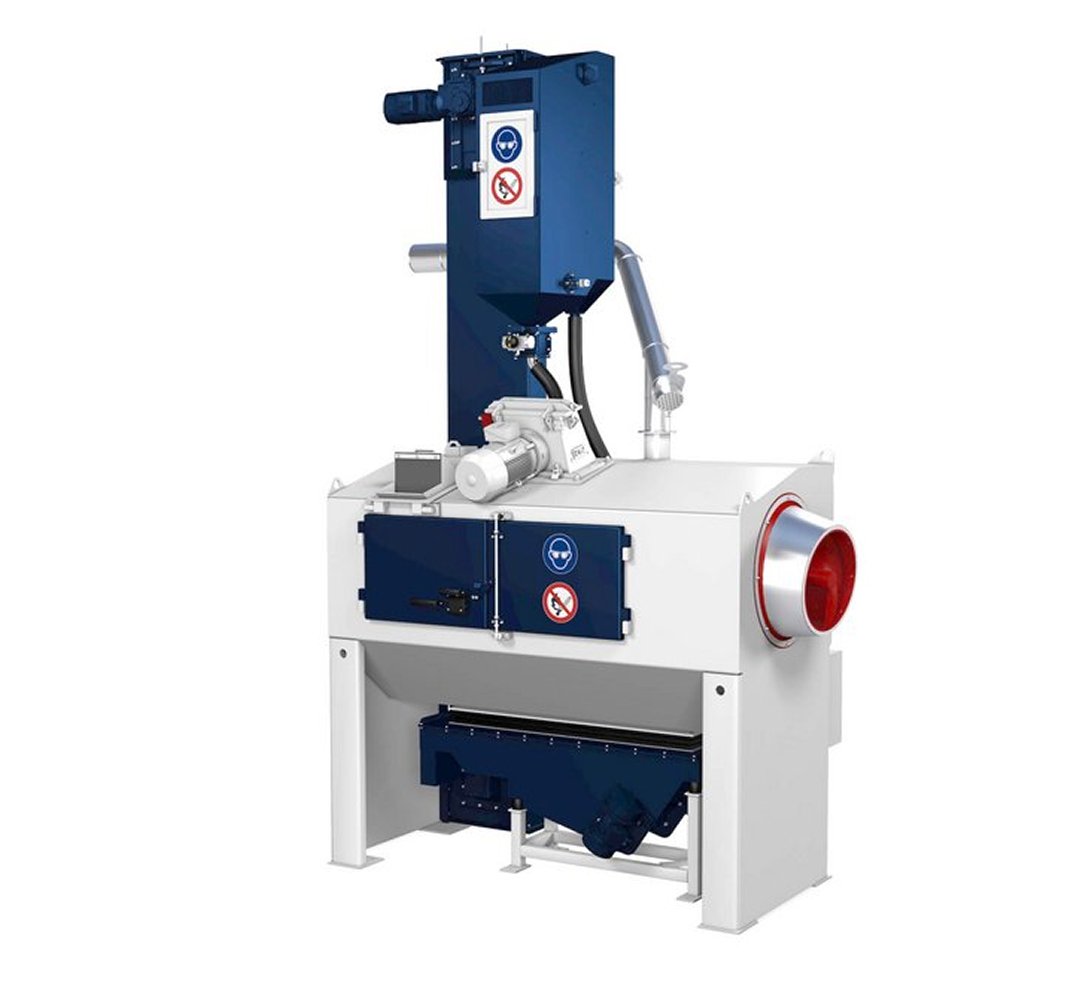

Muldenband-Strahlanlage für gleichmäßige und schonende Werkstückbearbeitung
Die Durchlaufstrahlanlagen der Serie THM 300 bearbeiten vorwiegend kleine Zinkdruckguss- und Aluminiumbauteile mit Abmessungen bis zu 200 mm. Sie überzeugen durch ihren minimalen Platzbedarf.
Technische Daten
| Modell | THM300/1 | THM300/2 |
|---|---|---|
| Arbeitstunneldurchmesser (mm) | 300 | 300 |
| Anzahl Mulden (Stk.) | 1 | 2 |
| Anzahl Muldenstäbe (Stk.) | 45 | 43 |
| Anzahl Schläuderräder (Stk.) | 1 | 2 |
| Antrieb mit FU | Direkt | Direkt |
| Schleuderradleistung (kW) | 7,5 | 7,5 |
| Luftleistung der Filteranlage (Bm³/h) | 2.000 | 2.500 |
| Kleinste Werkstückabmessung diagonal (mm) | 20 | 25 |
| Mindestdicke (mm) | 10 | 10 |
| Größte Werkstückabmessung Länge (mm) | 150 | 200 |
| Durchmesser (mm) | 100 | 100 |
| Sonderlängen der Einlaufmulde auf Anfrage; THM-Sonderanlagen auf Anfrage möglich |
| Modell | THM300/1 | THM300/2 |
|---|---|---|
| L | 2.800 | 4.200 |
| B | 1.600 | 1.750 |
| AV | 2.800 | 4.950 |
| H | 4.600 | 4.300 |
| E | 2.550 | 2.400 |
| ca. Maße [mm] je nach Ausführung |
Einsatzbereiche
Die Muldenband-Durchlaufstrahlanlage THM ist vorwiegend ideal zur kontinuierlichen Bearbeitung von Schüttgut sowie empfindlichen oder komplex geformten Werkstücken unterschiedlicher Größe und Geometrie.
