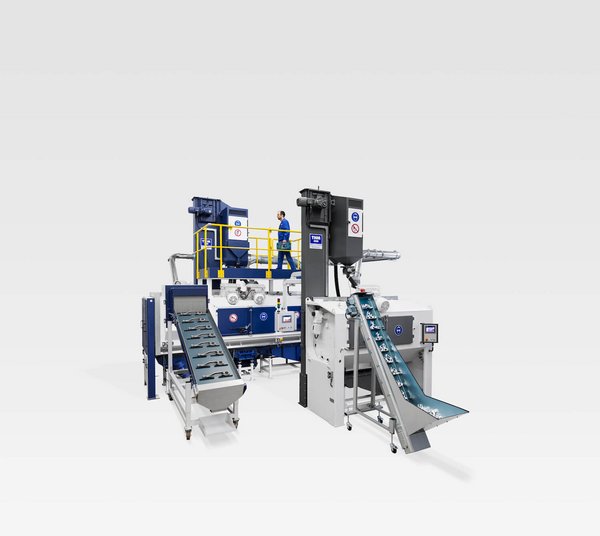

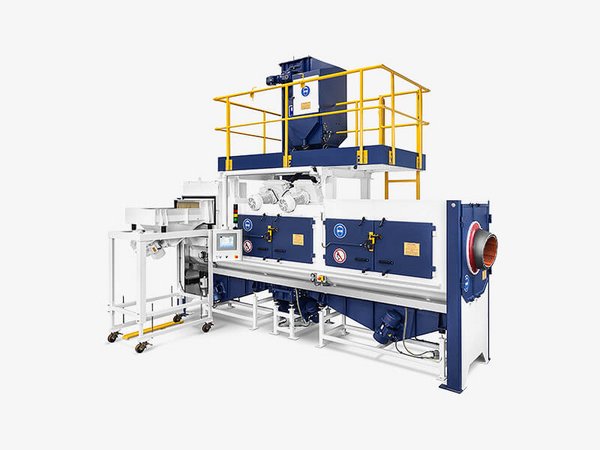

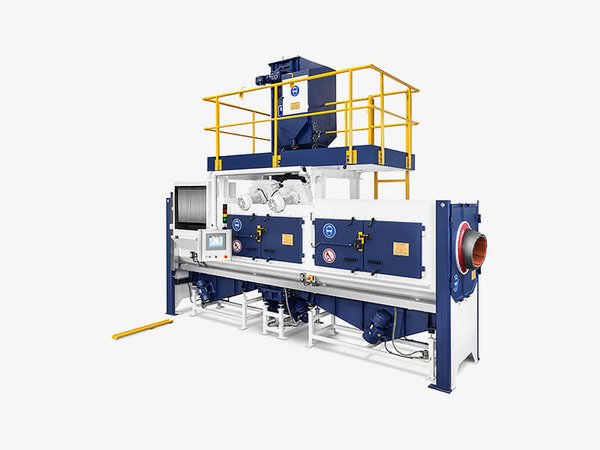

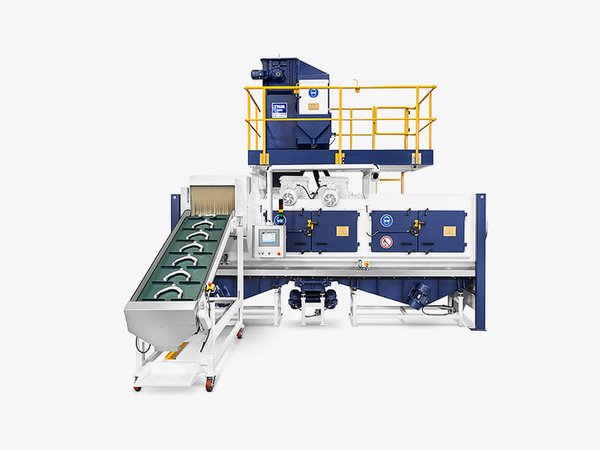

Muldenband-Strahlanlage für gleichmäßige und schonende Werkstückbearbeitung

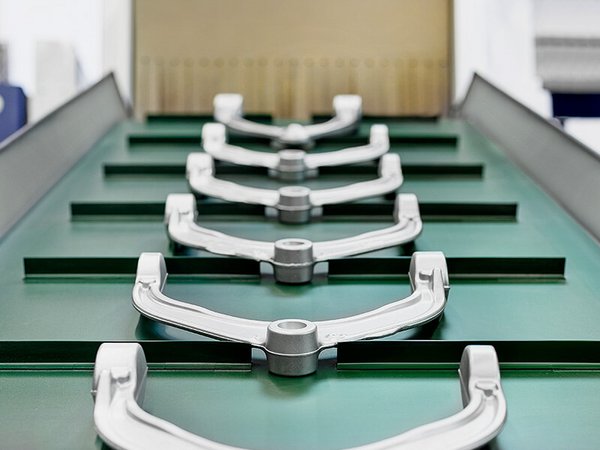

Die Anlagen der Baureihen THM 400 und THM 500 strahlen Werkstücke mit maximalen Abmessungen zwischen 200 und 650 mm. Typische Bauteile sind Massenteile aus Aluminium- oder Zinkdruckguss, insbesondere für die Automobilindustrie.

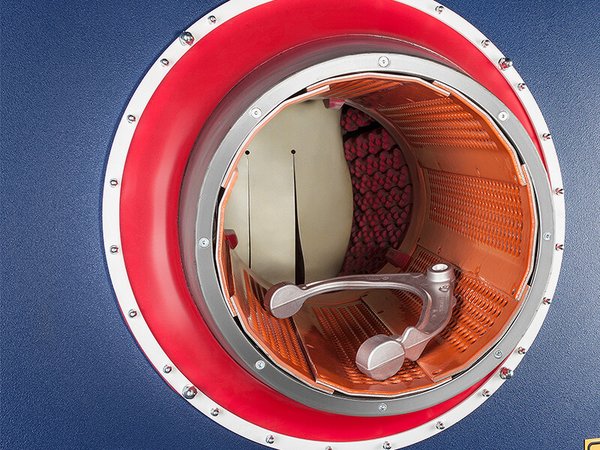

Mit der optionalen Auslaufkammer eignen sie sich auch für schöpfende Bauteile. Für das Kugelstrahlen ist eine Sonderausführung der THM 500 erhältlich.
Technische Daten
| Modell | THM400/2 | THM400/2/E | THM500 |
|---|---|---|---|
| Arbeitstunneldurchmesser (mm) | 400 | 400 | 500 |
| Anzahl Mulden (Stk.) | 2 | 3 | 3 |
| Anzahl Muldenstäbe (Stk.) | 53 | 53 | 63 |
| Anzahl Schläuderräder (Stk.) | 2 | 2-3 | 2-4 |
| Antrieb mit FU | Direkt | Direkt | Direkt |
| Schleuderradleistung (kW) | 7,5 | 7,5-15 | 7,5-22 |
| Luftleistung der Filteranlage (Bm³/h) | 3.000 | 3.000 / 5.000 | 3.000 / 5.000 |
| Kleinste Werkstückabmessung diagonal (mm) | 25 | 25 | 25 |
| Mindestdicke (mm) | 10 | 10 | 10 |
| Größte Werkstückabmessung Länge (mm) | 200 | 650 | 650 |
| Durchmesser (mm) | 120 | 250 | 350 |
| Sonderlängen der Einlaufmulde auf Anfrage; THM-Sonderanlagen auf Anfrage möglich |
| Modell | THM400/2 | THM400/2/E | THM500 |
|---|---|---|---|
| L | 4.400 | 5.900 | 5.900 |
| B | 2.200 | 2.330 | 2.300 |
| AV | 5.050 | 6.450 | 6.450 |
| H | 4.600 | 5.035 | 5.035 |
| E | 2.470 | 2.600 | 2.680 |
| ca. Maße [mm] je nach Ausführung |
Einsatzbereiche
Die Muldenband-Durchlaufstrahlanlage THM ist vorwiegend ideal zur kontinuierlichen Bearbeitung von Schüttgut sowie empfindlichen oder komplex geformten Werkstücken unterschiedlicher Größe und Geometrie.
