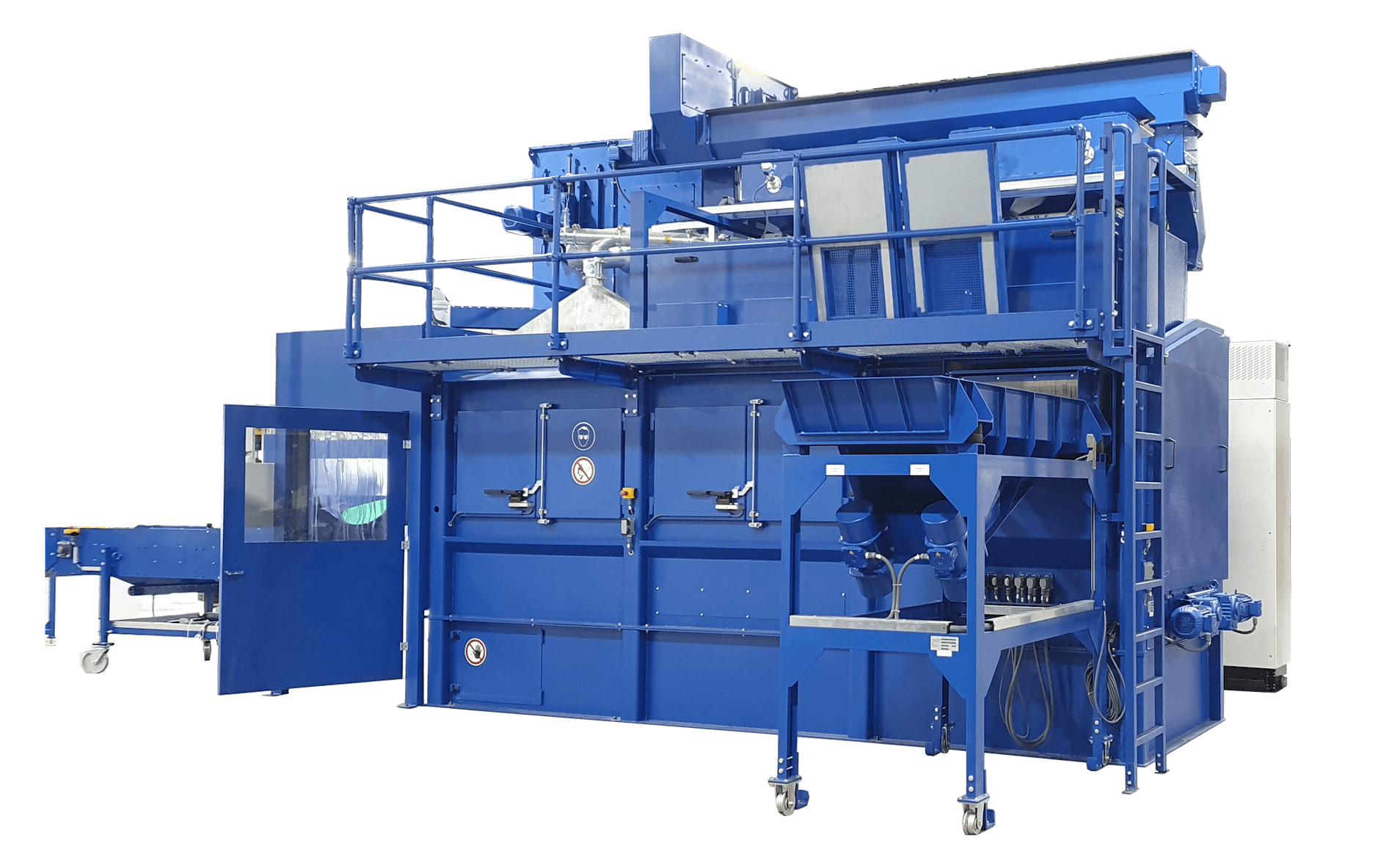

Muldenband-Strahlanlage für gleichmäßige und schonende Werkstückbearbeitung
Die Anlagen der Baureihen THM 700 und THM 900 strahlen Bauteile mit Abmessungen bis zu 800 mm, zum Beispiel geschmiedete Achsschenkel.
Für Bauteile, die nicht mit ferritischen Strahlmitteln in Berührung kommen dürfen, wird Aluminium als Strahlmittel verwendet.
Technische Daten
| Modell | THM700 | THM900 |
|---|---|---|
| Arbeitstunneldurchmesser (mm) | 700 | 900 |
| Anzahl Mulden (Stk.) | 3 | 3 |
| Anzahl Muldenstäbe (Stk.) | 76 | 92 |
| Anzahl Schläuderräder (Stk.) | 3-4 | 4 |
| Antrieb mit FU | Direkt | Direkt |
| Schleuderradleistung (kW) | 11-15 | 15 |
| Luftleistung der Filteranlage (Bm³/h) | 7.500 | 7.500 |
| Kleinste Werkstückabmessung diagonal (mm) | 25 | 25 |
| Mindestdicke (mm) | 10 | 10 |
| Größte Werkstückabmessung Länge (mm) | 650 | 800 |
| Durchmesser (mm) | 450 | 450 |
| Sonderlängen der Einlaufmulde auf Anfrage; THM-Sonderanlagen auf Anfrage möglich |

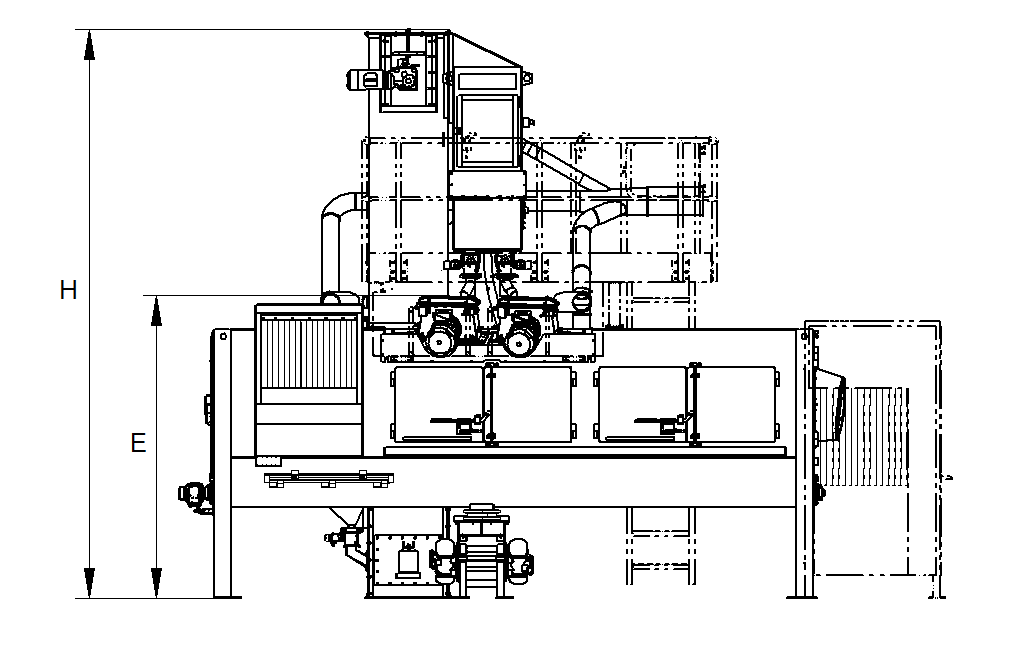

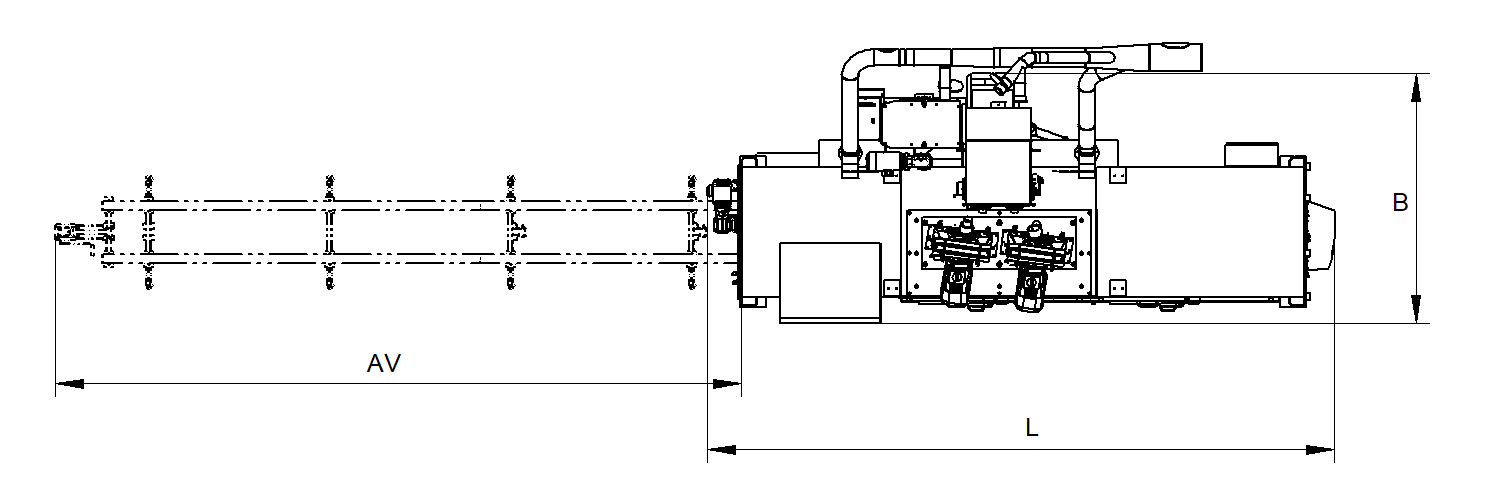

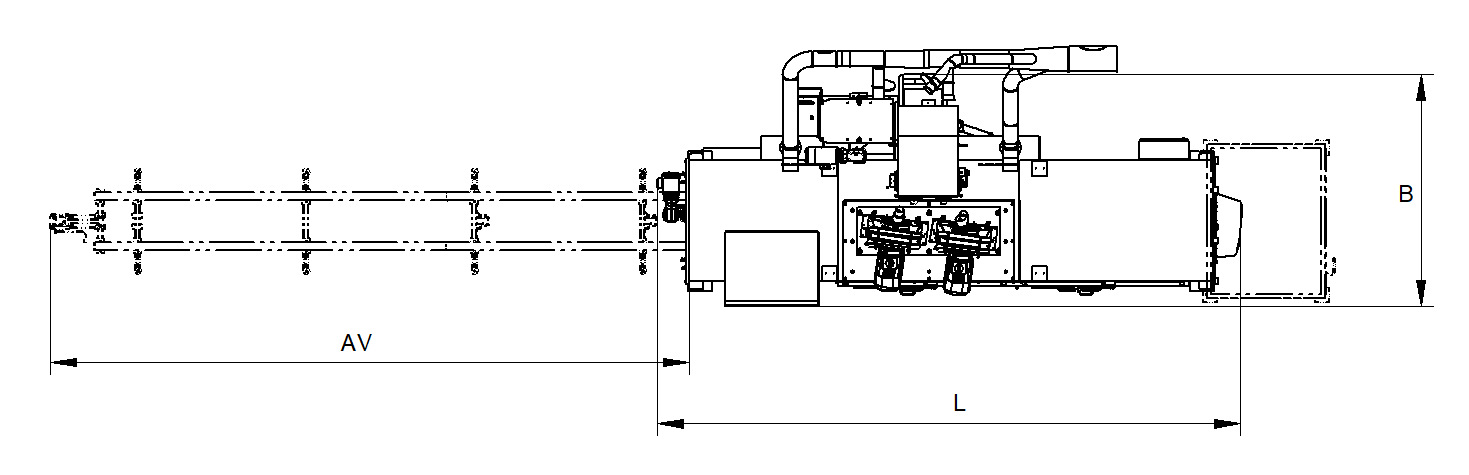

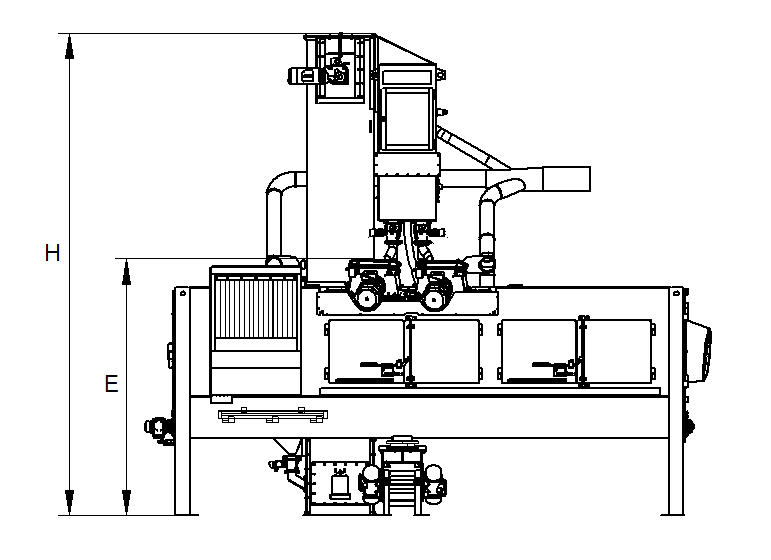

| Modell | THM700 | THM900 |
|---|---|---|
| L | 6.260 | 6.270 |
| B | 3.150 | 3.350 |
| AV | 6.440 | 7.100 |
| H | 4.550 | 5.300 |
| E | 2.550 | 3.070 |
| ca. Maße [mm] je nach Ausführung |
Einsatzbereiche
Die Muldenband-Durchlaufstrahlanlage THM ist vorwiegend ideal zur kontinuierlichen Bearbeitung von Schüttgut sowie empfindlichen oder komplex geformten Werkstücken unterschiedlicher Größe und Geometrie.
